Paso 2: Enrollar una bobina de inducción casera

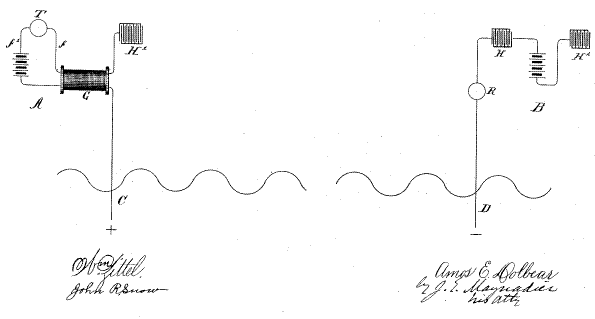

Patente de profesor Dolbear de dibujo es bastante sencillo. (Nota la ilustración muestra la operación unidireccional, no hay ningún transmisor para que el destinatario hablar con. Para comunicación de 2 vías usted tendría que duplicar el equipo). El dibujo de patente muestra que un transmisor de teléfono ordinario, T, conectado a una batería, un condensador y una bobina de inducción pequeños. ("Condensador" es la palabra antigua de lo que llamamos ahora un condensador). Una bobina de inducción es una forma de transformador; en este caso sirve para amplificar los impulsos de salida del transmisor. El receptor consiste en un pedazo de teléfono del oído, R, dos condensadores y otra batería. En el lado de transmisión, la salida de un lado de la bobina de inducción se basa en la tierra. El otro se conecta a un condensador que parece estar colgando en el aire. El receptor tiene una de sus puntas en la tierra mientras que el otro se conecta a un condensador, batería y otro condensador de aire.
En primer lugar, vamos a hacer una bobina de inducción. Usted necesitará los siguientes componentes:
- 1 bobina de hilo de plástico vacía, 3 3/4 x 3 1/2 pulgadas, con un hueco de 1 pulgada de diámetro de base.
- 22 calibre alambre plástico conexión aislado, sólido de cobre, 10-12 pies
- 30 calibre alambre del imán, tal vez 100 pies
- indicadores de encuesta de hierro de 12-16, 1 3/4 pies de largo (estos son de calibre 16)
- cinta aislante
- 4 pernos de bronce de 8-32, 1 pulgada de largo
- 4 arandelas de bronce para ajustar los pernos de 8-32
- 4 tuercas de latón de 8-32
- 4 tuercas 8-32 con estrías
- anillo de 4 puestos
- ataduras de cremallera de nylon de 2 8 pulgadas
- En cuanto a herramientas, vas a necesitar un arrugador, pelacables y un taladro de mano con brocas surtidas.

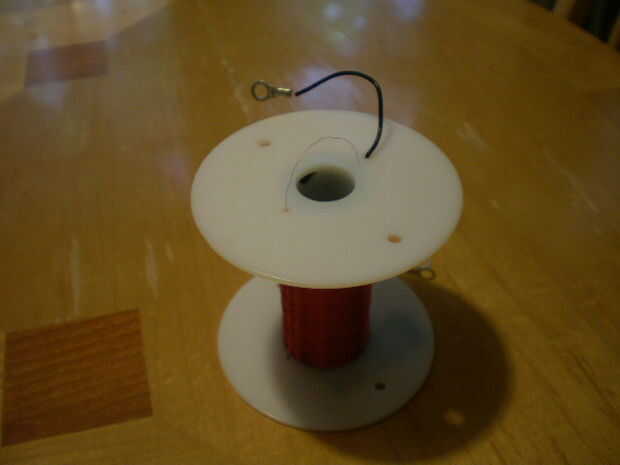

Un pequeño agujero a través del reborde de la bobina cerca de la abertura de la base. Poner unas 3 pulgadas de aislamiento cables de cobre sólido calibre 22 que (llamado cable de conexión, cable del timbre, etc.) a través del agujero que le aburren. Envuelva el carrete con el resto del alambre. Coloque el alambre sobre suavemente, juntas, de un extremo a otro. No superponga las vueltas. Al llegar al final del carrete, invertir la dirección con la bobina. Establecer al menos tres capas de alambre de calibre 22. Al final de la tercera capa, un agujero a través de la brida del carrete y de la alimentación a través de unas 3 pulgadas de alambre. Corte cualquier exceso de alambre. Asegúrese de que el segundo agujero se alinea con la primera, en el extremo opuesto de la bobina. (Estudio de las fotos) Se trata de la bobina primaria de la bobina de inducción de su teléfono. Envolver el alambre con dos capas de cinta aislante, manteniendo todo como suave y cómoda como sea posible.
En el devanado secundario vas a necesitar alambre más fino. Un viejo libro que consulté recomienda alambre magneto de calibre 36, pero calibre 36 es como el pelo y se rompe muy fácilmente. He usado calibre 30, que es mucho más fuerte.
Necesita del viento de al menos 12 capas de alambre fino para el secundario. Esto es tedioso, y aquí es una manera de hacerlo sin tener que ir cruz-eyed. Utilice el taladro de mano!
Consigue una barra de metal (1/8 de pulgada es lo suficientemente gruesa) 8 pulgadas de largo y dos corchos o tapones de goma con 1/8 de pulgada noles dio a través de ellos. Si tienes una prensa del taladro, por lo que puede hacer estos usted mismo. Pegue uno de los tapones de corcho/tapones en la barra cerca de 3 pulgadas desde el extremo con el estrecho final mirando hacia adentro; es decir, el extremo ancho del corcho debe hacer frente el extremo corto de la varilla y el extremo estrecho de las caras de corcho la parte más larga. Deslice la varilla a través del núcleo hueco de la bobina hasta que el corcho quede ajustado en el agujero. Un corcho ancho 1,25 pulgadas caben un núcleo de bobina de 1 pulgada bien. Deslice el segundo corcho en la varilla, estrecho extremo hacia adentro y bajar bien.
Un agujero nuevo en el reborde de 180 grados desde el extremo exterior de la bobina primaria. Poner unas 3 pulgadas o así del calibre 30 de secundario aislado de alambre a través del orificio hacia el exterior y cinta hasta temporalmente anclarlo. Ahora chuck el extremo corto de la varilla en el taladro de velocidad variable, inalámbrico o no. Mantenga el cable de 30 calibre estirado con una mano mientras ligeramente speeze gatillo del taladro. Asegurarse de que viento del calibre 30 en el mismo sentido el 22 calibrador primario. Como el carrete gira, deje los 30 calibre alambre viento suavemente alrededor de la cinta cubierta primaria. Como con el alambre más pesado, al llegar al final de la dirección contraria del carrete. Hacer esto 12 veces y ha envuelto su secundaria. El cable alimentará mejor a velocidad moderada, así que no intente desgarrarse el proceso demasiado rápido. Cortar el cable de calibre 30, dejando suficiente para alimentar a 4 º agujero perforado en el carrete brida 180 grados frente al orificio de calibre 30 primero. Estudio de fotos para una idea más clara como va todo esto. Es más sencillo hacerlo que describe!
Enrolle la bobina secundaria con dos capas de cinta aislante. Anclar los extremos de la cinta con ataduras de cremallera de nylon para que la cinta no pueda soltarse.
Recorte los extremos del 4 alambre a aproximadamente 2 pulgadas. Quitar el aislante en el alambre de 22 calibre, dejando al descubierto sobre un 1/4 de pulgada de hilo. Engarzar en un anillo de conexión convenientemente tamaño que se ajusta un tornillo 8-32. Siga el mismo procedimiento con los cables de calibre dos 30. El aislamiento de esmalte es mejor raspar usando un pedazo de papel de lija doblado. Coloque el extremo del cable al interior del doblez. Repita hasta que tenga 1/4 de pulgada limpio del alambre de cobre expuesto.

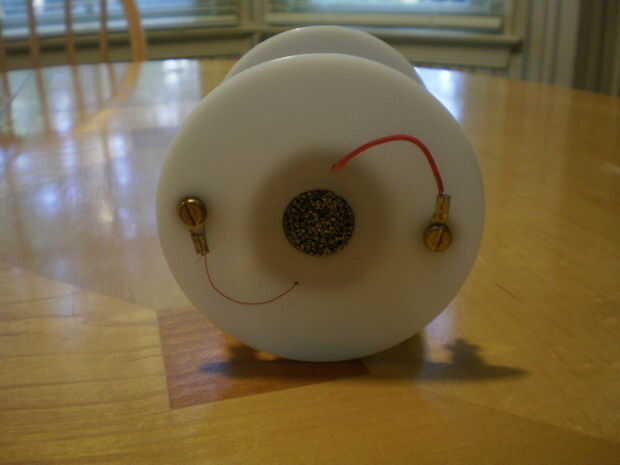

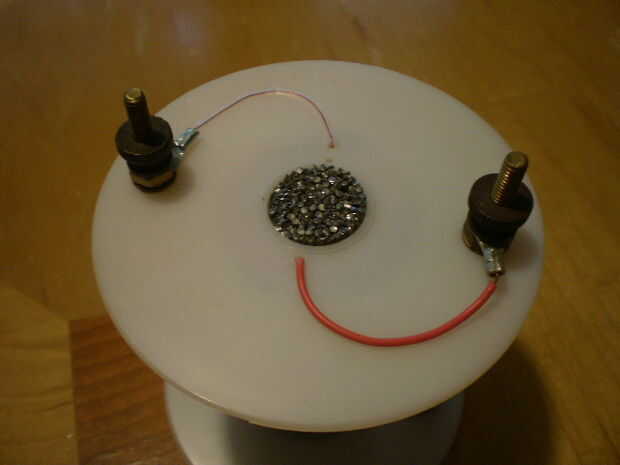

A continuación, perfore un orificio de tamaño de 8-32 en la brida del carrete hacia fuera cerca del borde de 90 grados de los agujeros ya perforados para el secundario y primario conduce. Hacer lo mismo en el punto opuesto 180 grados lejos. Haga agujeros idénticos en la otra pestaña. Elija uno de los extremos de la bobina a ser 'top' y el otro para ser 'inferior'. Inserte un perno de 8-32 hilos de rosca, a través de orificios en la brida superior. Ponga una arandela de latón y una tuerca en cada tornillo y apriete en su lugar. Deslice los conectores de anillo sobre cada tornillo. Añadir una tuerca a cada tornillo y apriete los dedos.

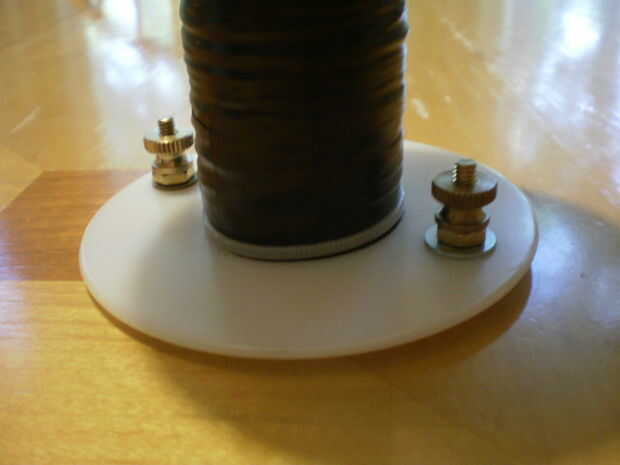

Para la brida inferior, inserte el tornillo para que las cabezas estén en el exterior y el vástago roscado dentro de la bobina. Asegúrese de que poner los conectores de anillo en los pernos. Siga las instrucciones que el anterior e instale las arandelas, las tuercas y tuercas moleteadas. (Ver fotos). Tape el cable con la brida del carrete para evitar que se enganchen en otras cosas.

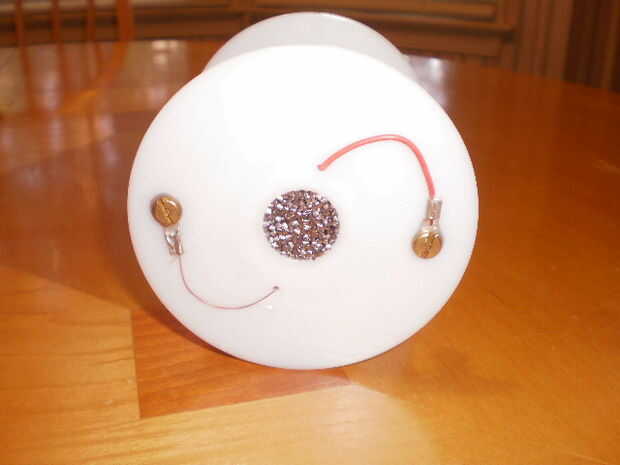

Ahora tenemos que el núcleo de la bobina. Con un par de cortadores de alambre, cortar tiras de 3,5 pulgadas de alambre de hierro de calibre 16 de las banderas del marcador. (Sacar la bandera naranja y descarte). El paquete apretado el núcleo de la bobina. El último pocos barras debe taladrarse en, pero asegúrese de que usted llene completamente la cavidad. Ambos extremos de la base deben quedar al ras con los extremos de la bobina.

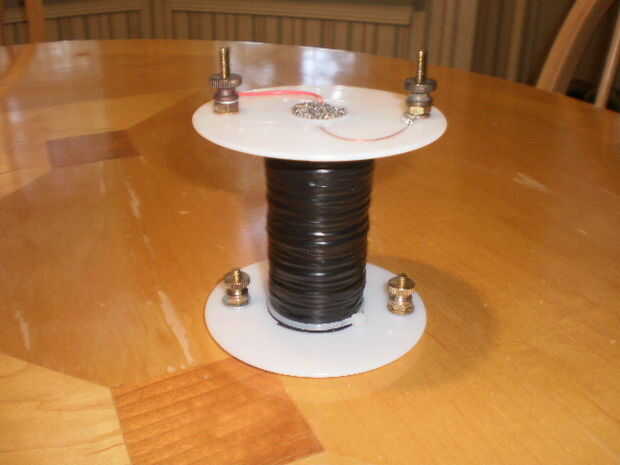

Se termina la bobina de inducción de 1882 estilo teléfono.
Puede comprobar las conexiones con un multímetro para asegurarse de que no tienes interrupciones en los cables. Resistencia en el primario y el secundario debe ser muy baja, aunque los 30 calibre secundario debe ser un poco superior a los 22 calibrador primario.
Si usted planea hacer receptores de transmisor correspondientes, usted necesitará hacer una segunda bobina de inducción idéntica.
