Paso 4: Teléfono del Bare-bones, Mark I

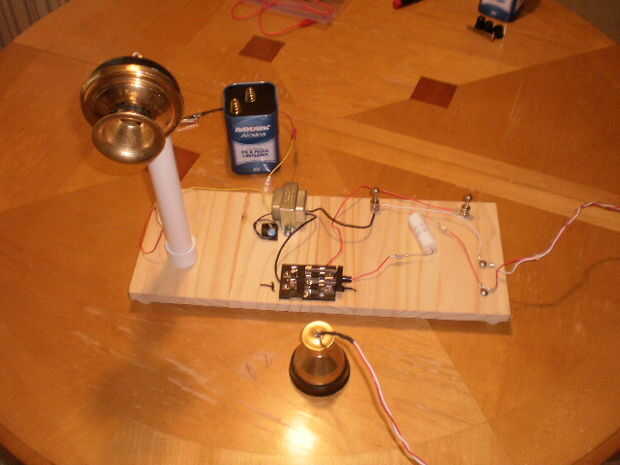

Porque usted necesita dos teléfonos para hablar y hacia atrás, construí dos conjuntos. Uno es un escueto montado en un tablero; el otro es un dispositivo más de lujo, vapor-tonos en las patas del trípode que describiré más adelante. Funcionalmente son lo mismo y contienen los mismos componentes.
Piezas necesarias:
- Un tablón de madera para la base. Mina se hace de un trozo de pino estantería 16 x 6 x 1 pulgadas.
- 4 aparato de goma "pies," con los tornillos
- 1 solo polo, doble tiro interruptor de cuchillo (en este prototipo utiliza doble polo, doble tiro interruptores tenían en mano, pero SPDT son lo que se necesita).
- A 200 voltios (al menos) nominal de condensador de 1 uF (micro 1 faradio)
- 1 bobina de inducción (descrito anteriormente) o un timbre pequeño transformador, 120V a 12V
- 9 doble anillo o de pala, conectores (anillos preferidos)
- 2 pinzas de cocodrilo de 2 pulgadas
- 4 3/8 pulgadas de largo, tornillos para madera cabeza redondeos
- tornillos de máquina de latón de 8-32 3, 2 pulgadas de largo
- 2 arandelas de bronce de 8-32
- 3 8-32 tuercas de latón
- 2 tuercas 8-32 con estrías
- 4 separar rápido prensado de conectores
- cerca de 6 pies de 22 calibre cable de conexión x 2, preferentemente con aislamiento de color contrastante (el mío es rojo y blanco)
- conjunto de micrófono de carbono 1 teléfono
- 10 pulgadas de tubería de 3/4 pulgada PVC
- 1 3/4 de pulgada PVC casquillo de extremo, plana-terminado
- 1 auricular de alta impedancia o receptor del teléfono
- 3-4 pies de cable de altavoz
- Soldadura, soldador, destornilladores, taladro, brocas, cinta aislante o encoger de la tubería, etc..
Diseño de los componentes quieras. Siendo diestro, poner el transmisor en la izquierda por lo que pude sostener el auricular con mi mano derecha.
Bofetada en una capa o dos de barniz en la base de madera. Arena suave. Cuando se seque, coloque un tope de goma aparato o "pie" a cada esquina en la parte inferior de la Junta.
El transmisor y el receptor son rescatados desde un teléfono de estilo candelero réplica moderna que encontré a la venta en línea. No quería que el marcador o la base, así que había desmontado el teléfono para el micrófono y el auricular solamente. Puede hacer otro transmisor como describí anteriormente, pero canibalizar un teléfono existente ahorra tiempo. Puede utilizar un auricular de radio de cristal de alta impedancia para el receptor.

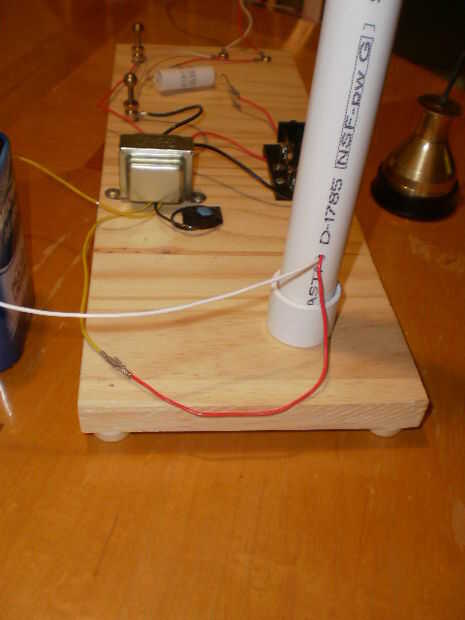

El teléfono de réplica de importados candelabro tenía tan débil quitaron y Re-wired el emisor y auricular con 22 más fuerte calibre cable del timbre cableado. Fue una tarea fácil y sólo requiere 2 cables, así que no entraré en ella en cualquier detalle. Montado el transmisor en un tallo de 10 pulgadas de tubería de 3/4 de pulgada PVC fijada un tope de 3/4 de pulgada PVC de mi placa base con un perno de 8-32. Los cables del transmisor se envían del tubo 3/4 del camino hacia abajo a través de los orificios perforados para ello. Se conectará el cable positivo a la bobina de inducción o transformador. El plomo negativo consigue una pinza 2 pulgadas, esta se conectará directamente a la batería que alimenta el conjunto.
Como he dicho, el cable positivo del emisor está conectado a la bobina/del transformador en el lado primario. Si se utiliza la bobina de inducción casera, que es el extremo inferior de los 22 calibre de cuerda. Si usas un 120VAC a 12VDC transformador de timbre de la puerta, usted necesitará utilizar el lado con tres cables (normalmente al cableado de la casa como caliente, neutro y tierra). Utilice un cable de neutro o caliente y conectar con un seccionador rápido prensado en. El cable de tierra en el transformador no se utiliza, así que cinta fuera del camino. El cable de transformador restante obtiene la otras 2 pulgadas clip de piel de cocodrilo.
(No olvides montar la bobina o transformador a la Junta. Uso de 2 3/8 de pulgada alrededor de los tornillos de cabeza para hacer el trabajo).

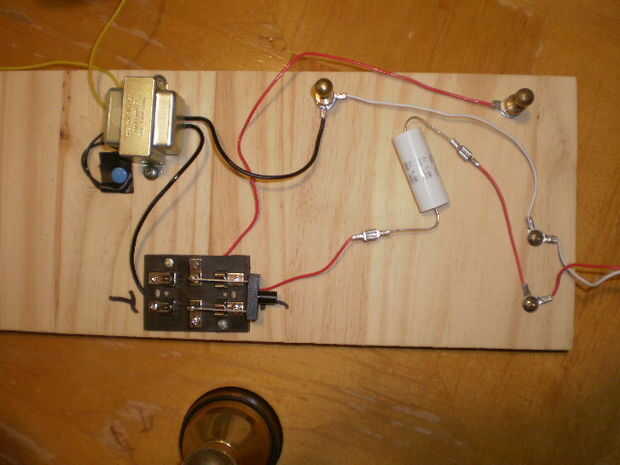

La bobina de inducción o transformador tiene dos conexiones de salida. Uno va al exterior puesto de unipolar, interruptor de cuchillo de doble tiro. Monte el interruptor debajo del bobina/transformador para que el interruptor puede oscilar de izquierda a derecha. Engarzar un conector plano para el cable de la bobina del transformador y conecte al poste izquierdo del interruptor.
El otro cable de salida del transformador/bobina debe sujetarse a uno de dos puestos externos. Perfore un agujero a través de la base cerca de la bobina/transformador, dimensionada para aceptar un 2 pulgadas Perno largo 8-32. Inserte el tornillo de abajo y bloquearlo con una arandela y una tuerca. Una pala de la encrespadura o anillo de conector para el cable del transformador. (Si se utiliza la bobina de inducción casera, hacer un cable de puente corto con conectores en cada extremo. Conecte un extremo al poste secundario superior). Conecte el cable de la bobina del transformador al post 8-32 y sujetarlo con un moleteado 8-32. Desde el mismo puesto dirige un cable 22 calibre a lugar conveniente cerca de la orilla derecha de la placa base. Taladre un orificio piloto e inserte una larga, redonda de madera tornillo de 3/8 pulgada. Conecte el cable de poste externo primero al tornillo.
Taladro un segundo para el otro post externo 4-5 pulgadas a la derecha de la primera. Fijar el otro tornillo 8-32. Ejecute una longitud de cable calibre 22 desde el segundo puesto para el puesto de centro del interruptor de cuchillo.
El último post abierto en el interruptor de cuchillo tiene una longitud corta de calibre 22 cable termina en un rápido suelte el conector. A continuación tome el condensador de 1 microfaradio y fijar la otra mitad de la raíz separar conector a uno de sus conductores. La tapa que usé tiene axial y no está polarizada. En el extremo opuesto de la encrespadura del condensador otro rápido suelte conector y a eso añadir una longitud corta de cable calibre 22. Este cable debe terminar en un anillo o conector de la espada. Perfore un orificio piloto segundo cerca del tornillo de madera de primera y de giro en otro tornillo para madera cabeza redonda. El cable desde el condensador se conecta a este segundo tornillo.

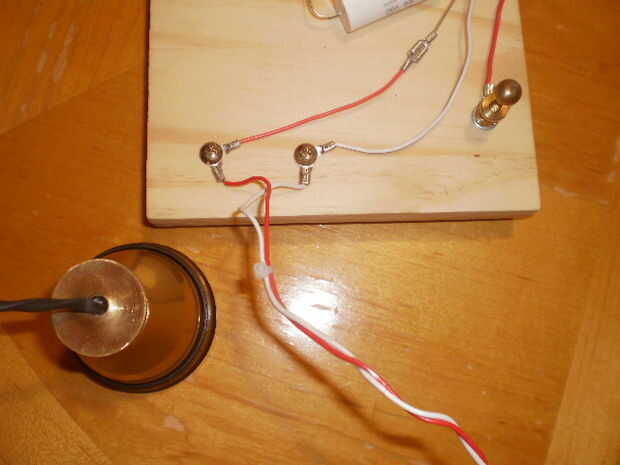

El auricular también cablear con 22 más robusto calibre conductores. Si se opta por el auricular de radio de cristal sencillo, utilizar su cableado. Prensar conectores de horquilla o anillo al final de los cables del auricular y conecte a los tornillos de madera. Apriete firmemente todas las conexiones.
Estudio de las fotos. Que hacen las cosas claras!
