Paso 6: La antena de bobina de inducción

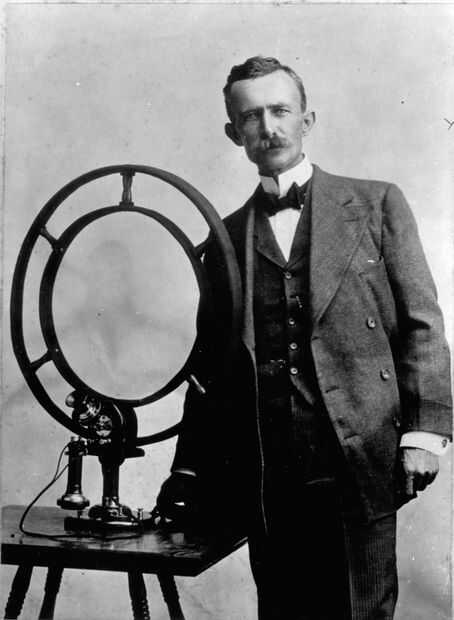

Las bobinas de inducción permiten telefonía inalámbrica a distancias cortas. Hice dos bobinas 4 pies de diámetro, con 60 vueltas de alambre cada uno. Usted necesitará 2, exactamente iguales.
Materiales para hacer las antenas y soportes:
- 5 libras de 20 calibrador de alambre de Magneto de cobre sólido (esto hace 2 antenas de 2 1/2 libras de alambre cada)
- 5 piezas de 1 x 2 de pino blanco, de 6 pies de largo
- un par docena corta tornillos (2 pulgadas)
- 2 piezas de 1 x 4 de pino blanco, de 6 pies de largo
- al menos 24 pies de tubería de 1/2 pulgadas PVC
- juntas de PVC X 4 1/2 pulgada
- 4 1/2 pulgadas PVC 45 grados codos
- juntas de PVC T 12 1/2 pulgada
- tornillos de 2 1/4-20, 4 pulgadas de largo
- arandelas planas de 2 1/4-20
- tuercas de 2 1/4-20
- un montón de ataduras de cremallera de nylon pequeño
- ataduras de cremallera de nylon de 8 pulgadas 12
- Tronzadora, destornillador, regla de carpintero, Plaza, lápiz, papel de lija

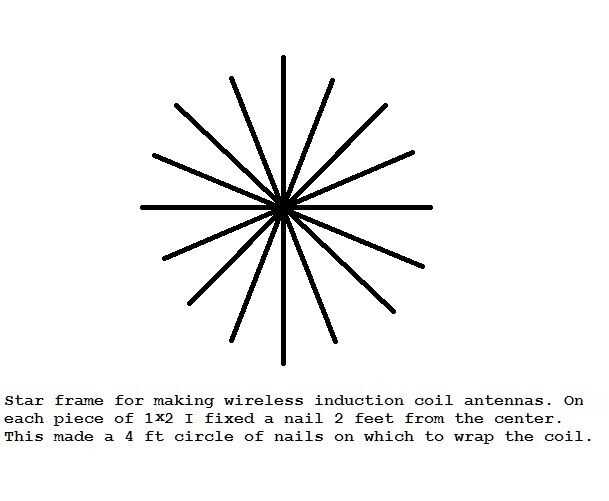

Fabricación de las bobinas de cable requieren un marco o plantilla que puede desmontar una vez que está hecho. Algunos manuales antiguos sugieren dibujar un círculo de 4 pies en el piso o pared y martillar clavos alrededor de la circunferencia. Esto no era posible para mí, así que hice un marco en forma de estrella de trozos de pino de 1 x 2 blanco (ver foto) de madera. El resultado final fue un punto 16 "estrella". Usando una longitud de 2 pies de la vieja cinta métrica de metal, viró la cinta en el centro de la estrella, entonces utiliza para marcar cada 1 x 2 exactamente 2 pies hacia fuera desde el centro. En aquellos puntos que conduje una de 3 pulgadas clavos en cada rama de la estrella.

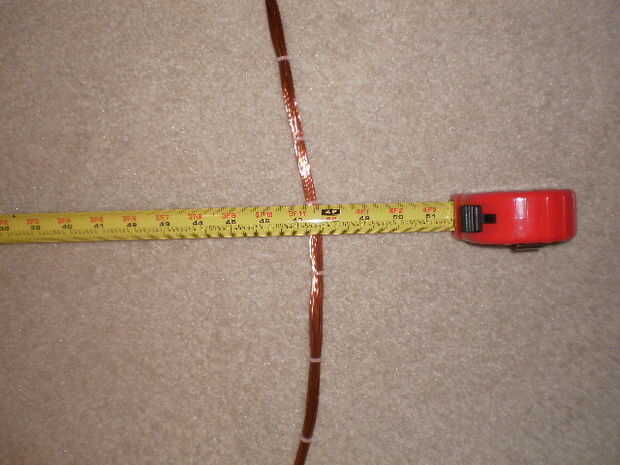

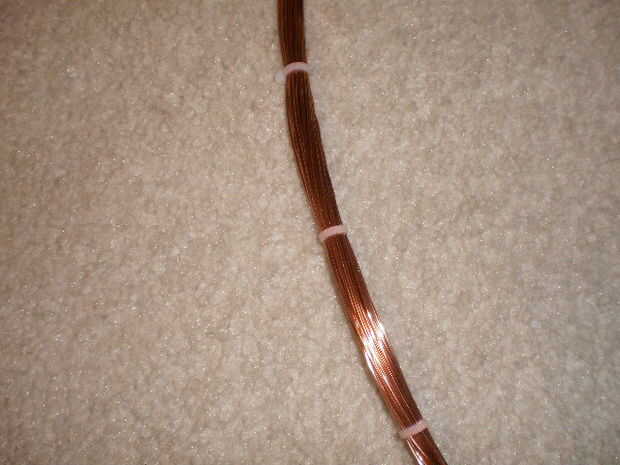

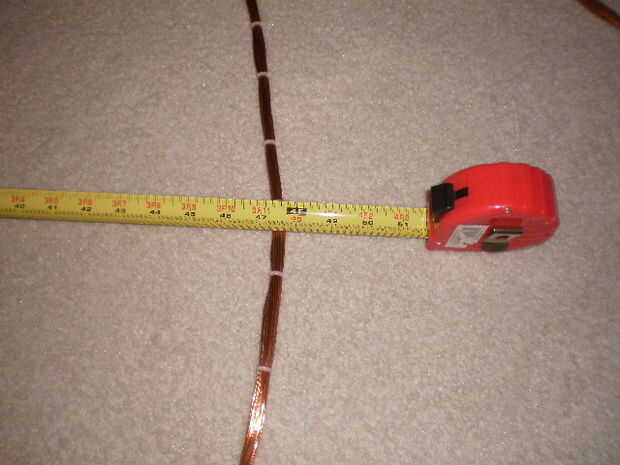

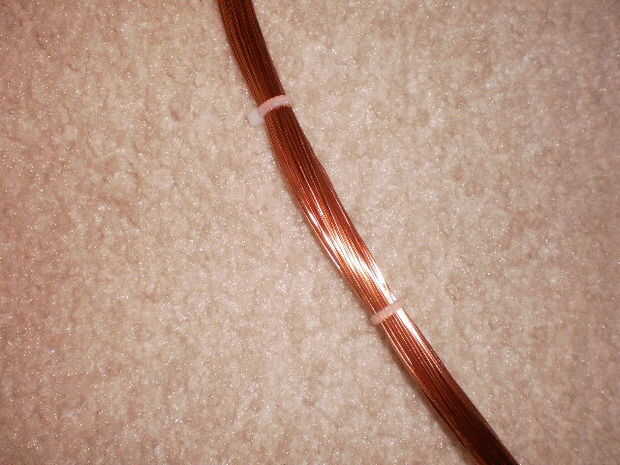

Luego tomó mi carrete de 5 libras de alambre magneto de calibre 20 y comenzó a envolver alrededor de la estrella. Dejó unas 12 pulgadas de plomo para iniciar, envuelve dos veces alrededor de la uña más bajo y comenzó el ajuste en sentido horario. No importa que camino envuelva, sólo asegúrese de envolver ambas bobinas en la misma dirección! Cuando hice 60 vueltas, había anclado el cable y corte sueltos del rollo. Alrededor de la bobina solía pequeñas ataduras de cremallera de nylon (3 pulgadas) unen el cable. Espaciados los lazos cada 2 pulgadas. No repuesto em; lo último que desea es 60 vueltas de 20 calibre alambre suelta! Si no tienes ataduras de cremallera, puede envolver la bobina revaluarse a intervalos con cinta aislante.

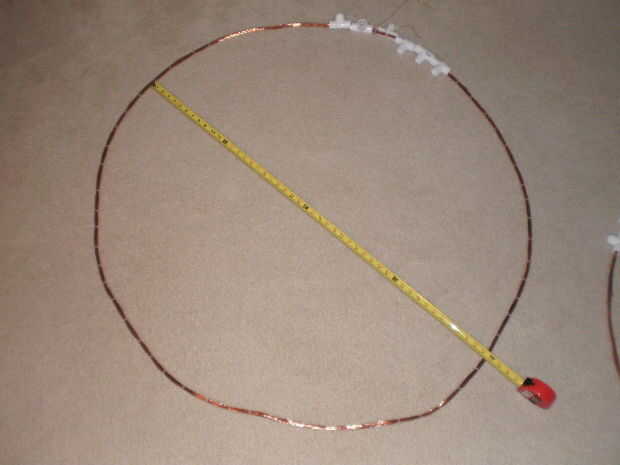

Cuando la bobina es segura, tire los clavos del marco y suelte la bobina. Ponga los clavos en y hacen otra bobina exactamente igual que el primero. Almacena plano en algún lugar mientras los stands.

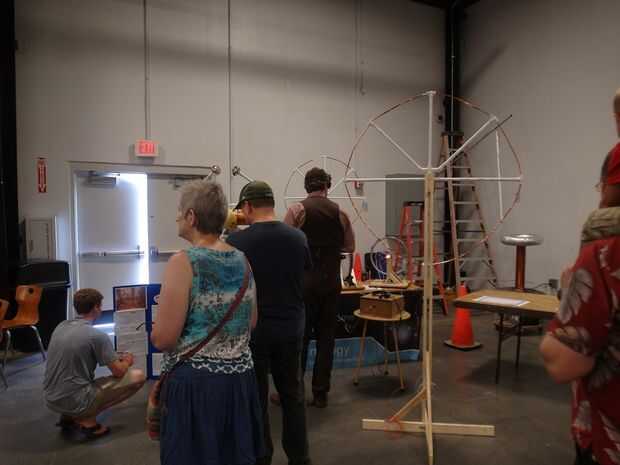

Dado que la madera de 1 x 2 viene en longitudes de 6 pies, es una opción fácil para hacer los soportes de 6 pies de altura. Tome dos piezas rectas de sandwich y 1 x 2 cuadras (6-8 pulgadas) entre ellos, a partir de lo que será la parte superior del soporte. Utilice tornillos cortos para atar cosas juntas. Alterne los tornillos (mejora la fuerza) y usar de ambos lados. Deje una separación de 4 pulgadas en el extremo inferior del soporte para la base.
Para hacer la base, cortar una longitud de 6 pies de 1 x 4 2 iguales 3 pies de largo. Marque el centro de cada pieza de 3 pies y cortado a la mitad de la madera, haciendo una ranura justo lo suficientemente amplia como para adaptarse a la otra pieza. Usted está haciendo una "X" de la 1x4s. Encajen y conducir un tornillo de la cubierta larga verticalmente a través de la articulación. A continuación, coloque la parte inferior de su posición vertical sobre el marco de la "X", apretado contra la articulación. Poner unos tornillos a través del vertical en la base. Si necesario, utilizar trozos sobrantes de 1 x 2 para hacer llaves de 45 grados entre la base y el vertical. Hacer 2 soportes, por supuesto.

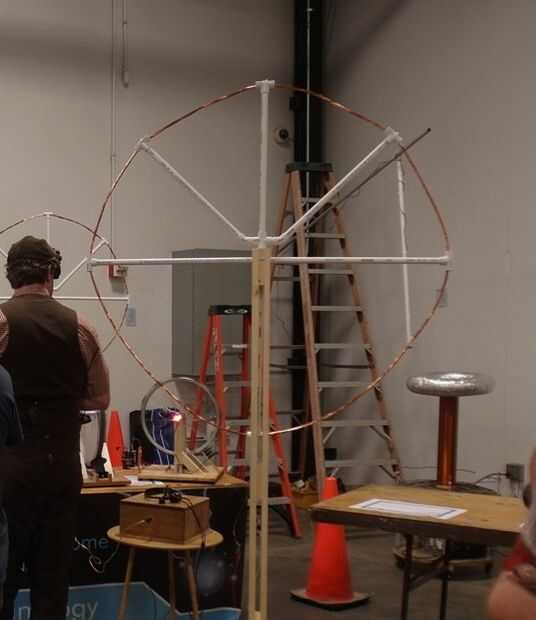

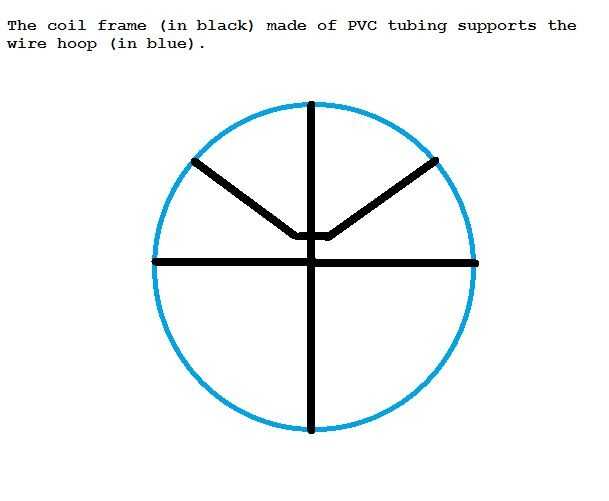

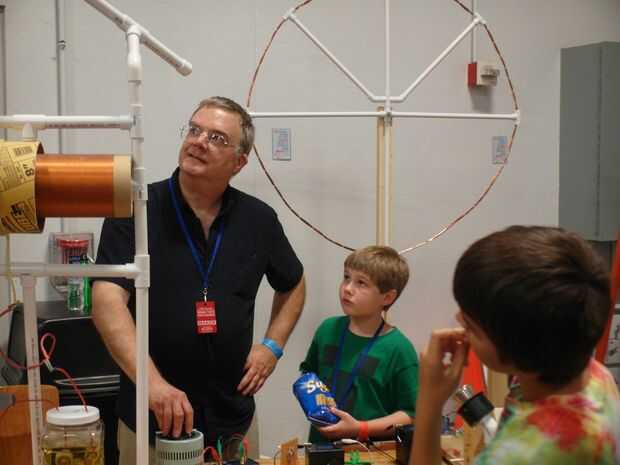

Un marco de tubo de PVC mantendrá las bobinas. Para hacer un marco, corte un pedazo corto de tubería (aproximadamente 2 pulgadas de largo) y unir dos de las articulaciones de la "X" juntos. Corte longitudes de tubería de 1/2 para las articulaciones del lado de la "X" menor a una longitud de 4 pies total. (Asegúrese de que para la porción del tubo que se encaja en las articulaciones). Añadir una tercera pieza de tubería de 1/2 pulgada a la articulación inferior de la parte inferior "X" y un otro pedazo a la junta superior de la parte superior "X". Esto debe total también de 4 pies de largo (ver imagen).
Dos corte corto a tubos de 2-2 1/2 pulgadas de largo y que encajen en las uniones del lado de la "X" superior. Empuje los codos de 45 grados aquí. Medir y cortar tiras de 1/2 tubo de los codos en el borde exterior del marco para que la distancia total desde el borde hasta el centro es de 2 pies. Jam como firmemente como sea posible las articulaciones, o unir. Asegúrese de que la estructura es plana y que ninguno de los empalmes son inclinado.
Por último, tomar las juntas "T" de 6 1/2 pulgadas PVC y corte del eje. Para hacer esto, coloque el extremo corto de la "T" para una longitud útil de la tubería y mantener la articulación en su lugar debajo de su sierra de cortar. Traiga la hoja hacia abajo y deslice la afeitadora apagado aproximadamente 1/4 de pulgada del eje de la articulación, haciendo un canal abierto. Fijar las seis juntas de "T" de esta manera y que encajen en el marco de PVC.
Cuidadosamente coloque el aro de alambre en las juntas abiertas de "T", todo el camino alrededor. Asegúrese de que los cables de la bobina están en la parte inferior del marco. Alrededor de cada "T" Envuelva una amarra de 8 pulgadas que forma una X en el lado abierto de la Junta de PVC. Apriete la brida para sujetar la bobina de alambre dentro de la articulación. Hacer esto para cada junta.
Perforar un agujero de 1/4 de pulgada a través del centro del menor "X" común. También un agujero tamaño 1/4 a través del soporte de madera, cerca de dos pulgadas por debajo de la parte superior. Poner un 4 pulgadas largo 1/4-20 perno a través del agujero y ajustar la unidad de antena en el soporte. Coloque una arandela sobre la estructura de PVC, añadir que una tuerca de mariposa y el dedo apriete hasta que la bobina y el marco son seguras.
Tira el aislamiento de esmalte de la bobina conduce con papel de lija. Los cables de la antena de bobina de inducción fijar a los postes de antena en los dos teléfonos.
