Paso 4: Construir los tableros LED
Los LEDs en este dispositivo se presionan en zócalos individuales para que usted puede cambiarlos hacia fuera siempre que lo desee un conjunto diferente para arriba. El primer paso en la construcción de los tableros de LED es para hacer algunas tomas.

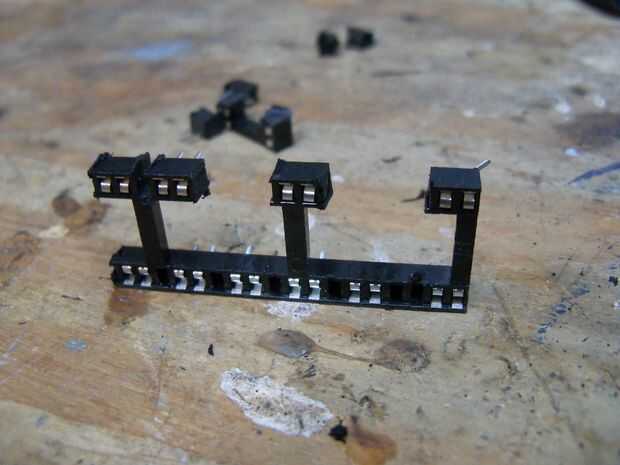

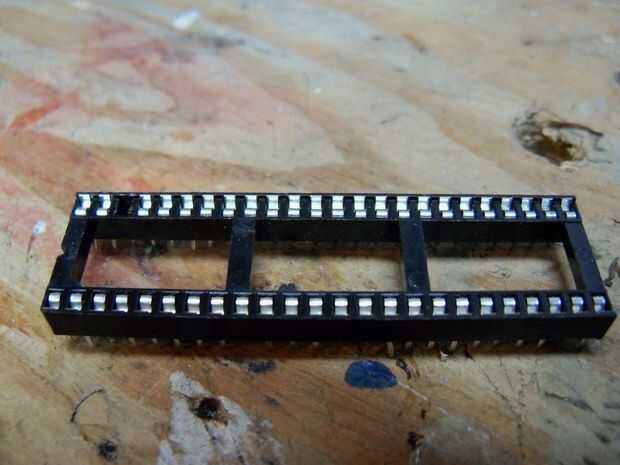

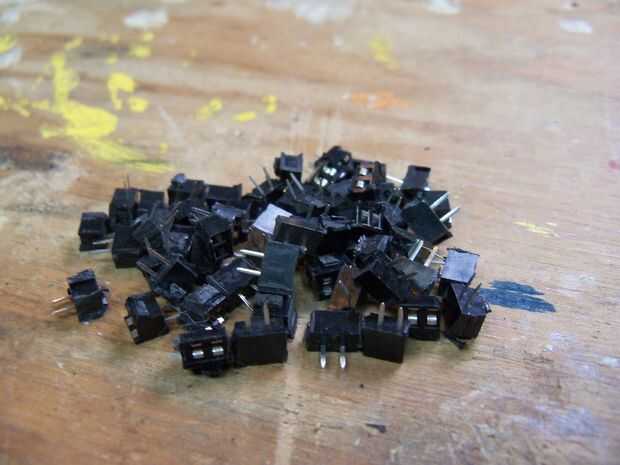

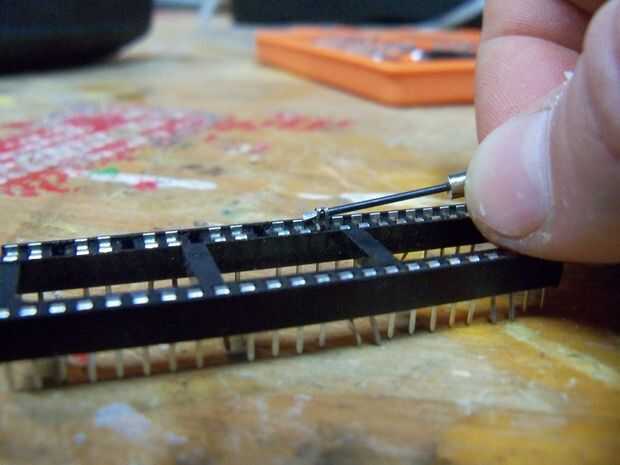

A partir de un zócalo del IC, saque cada tercer clip. Una vez hecho esto, serás capaz de cortar a través de los puntos de vacíos con una dremel, dejando un montón de poco dos tomas de punto, perfecto para un LED.

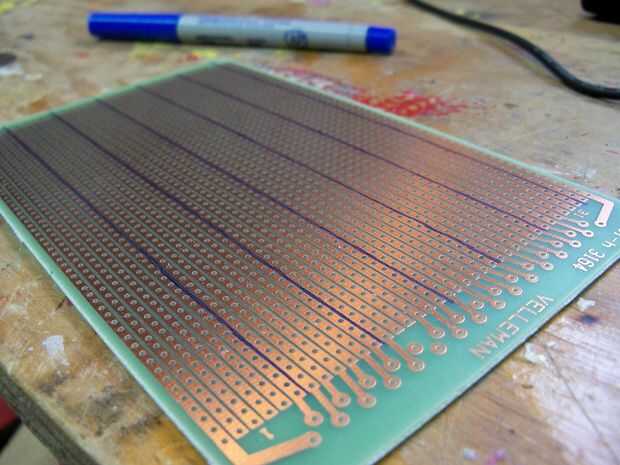

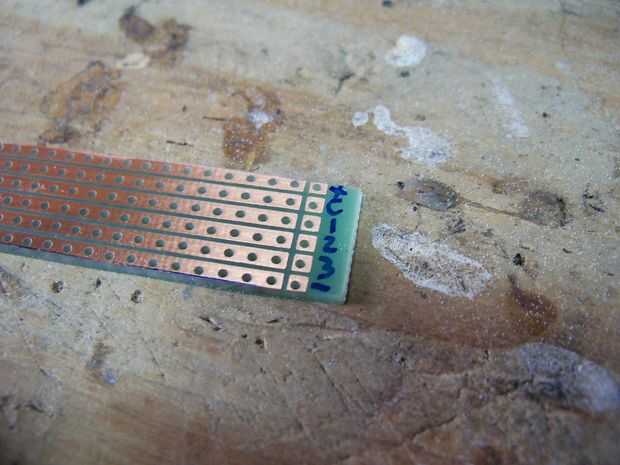

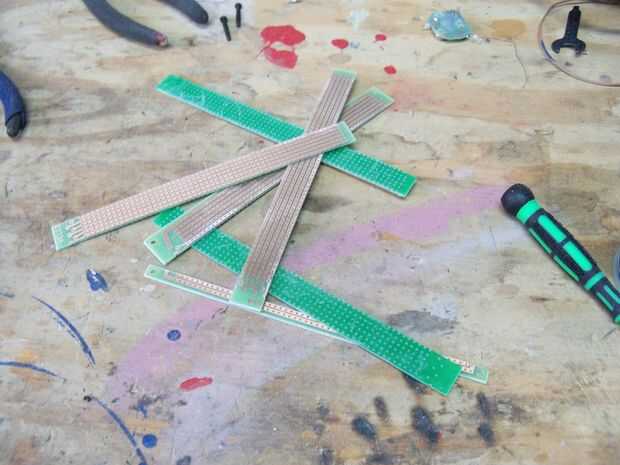

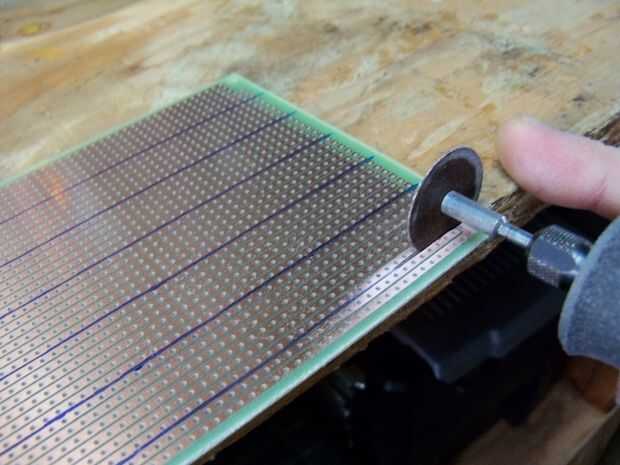

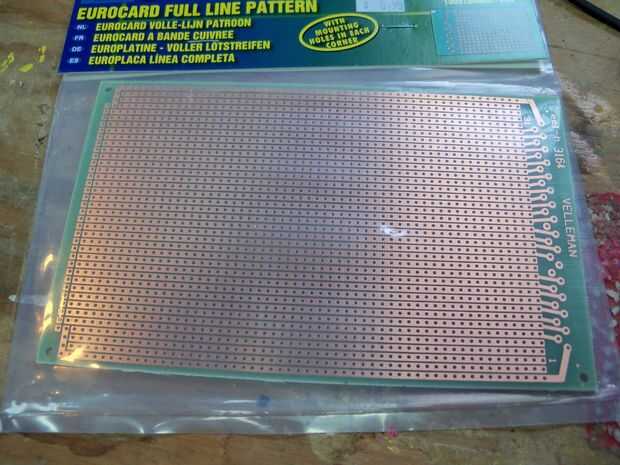

A continuación, agarra tu línea completa patrón perfboard y empezar a cortar secciones de 6 líneas de ancho. Delimitar los carriles con estos símbolos:
- + = Positivo carril
- C = Common Rail positivo
- 1 = primer carril negativo del LED
- 2 = segundo carril negativo del LED
- 3 = tercer carril negativo del LED
- -= Carril negativo
Los rieles positivos y negativos no son estrictamente necesarios, por lo que puede dejarlos hacia fuera si usted quiere y simplemente hacerlos cuatro carriles de ancho. Lo hay sólo para ejecutar una conexión desde el adaptador de CC al final de placas de circuito impreso. Los pongo modo que si alguna vez decidí que quería añadir otro dispositivo al final, la conexión estaría disponible.

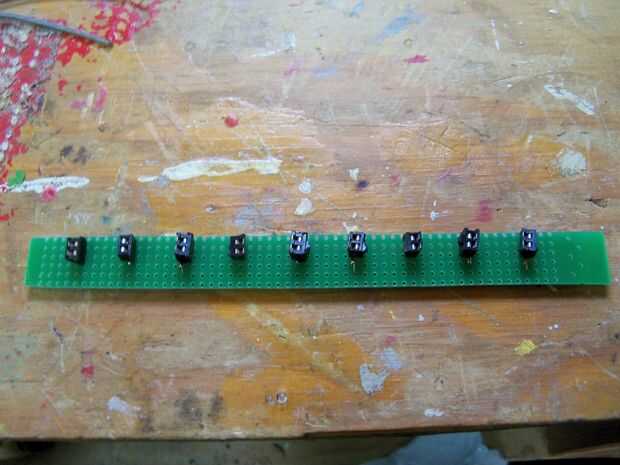

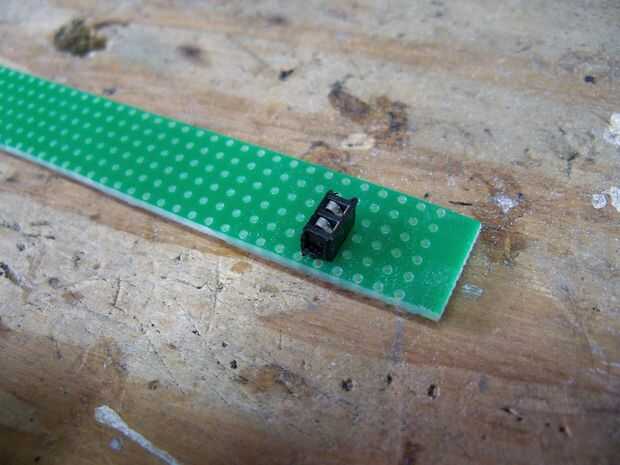

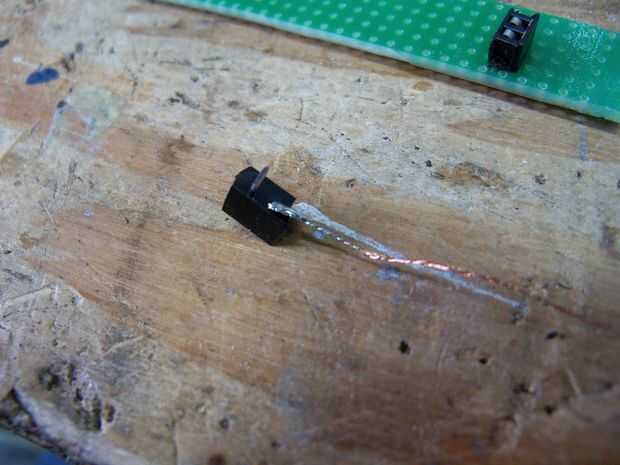

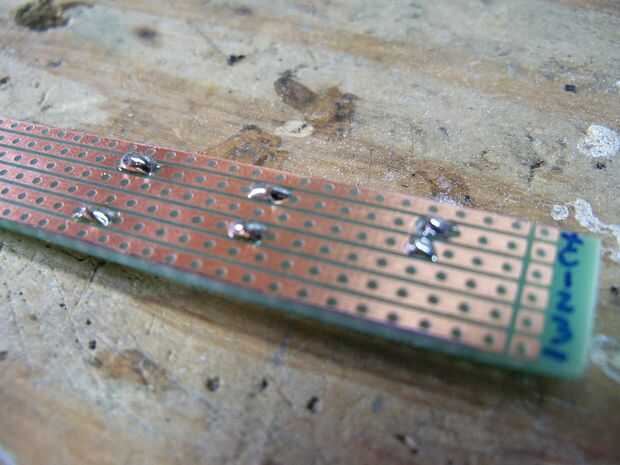

Una vez que todo está marcado, Inicio de soldadura en las tomas de LED. El circuito impreso que utilicé tiene un positivo común para todos los LEDs, por lo que una pierna de cada toma va al carril positivo común y el otro va a uno de los tres carriles negativos, alternando uno, dos, tres, uno, dos, tres, etc.. Probablemente tendrás que soldar un pequeño alambre extra en una de las patas del enchufe para que alcancen hasta carriles de dos y tres.

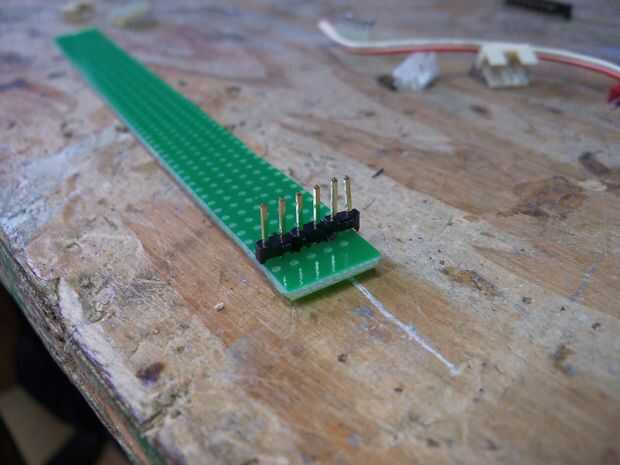

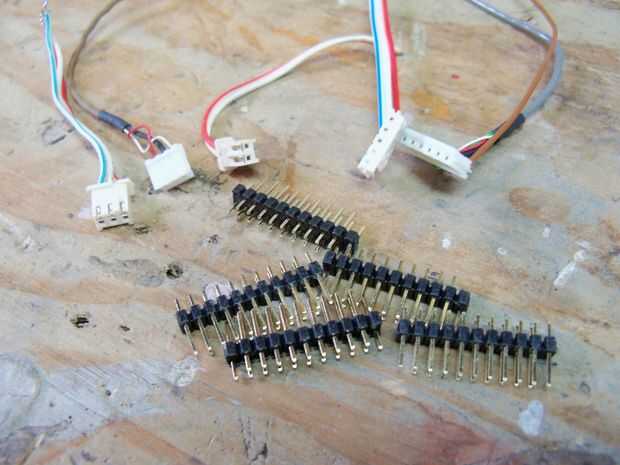

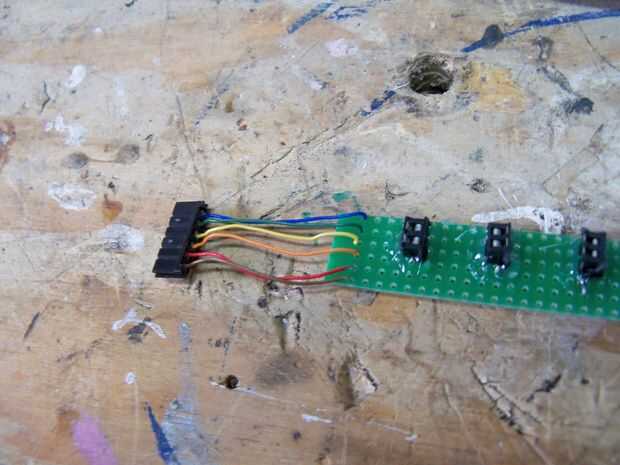

La última cosa que hacer es al cable un conector seis hasta el final de la Junta y seis clavijas al comienzo de la siguiente. No ponga alfileres en la primera junta, que es donde va el tablero de conductor del LED en el paso seis.
