Paso 6: El Hardware...
Así que ahora estamos aquí - esto se conoce como "computación física". Cuando chateas con tu "novia" en facebook, es "virtual". No es "real". Se trata de "física". Es lo contrario de "virtual". Al hacer esto, usted puede ver la luz real; Usted puede sentir la brisa real del ventilador - se trata de computación física!
Ahora, pondremos todas las partes juntas. Haga clic en el botón "menú" en el escritorio y cierre el Pi el Pi.

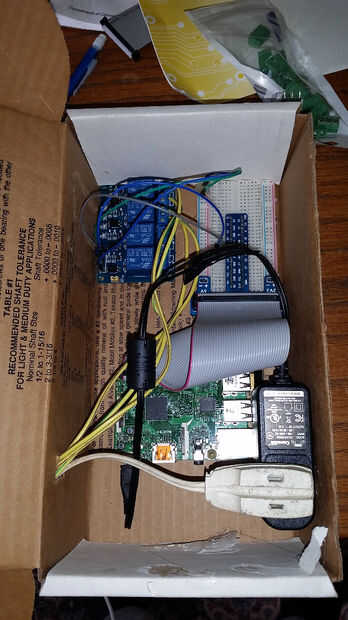

Su harware se verá básicamente como la foto de arriba, pero usted puede configurarlo de todos modos que desee en su caja... ahora un amigo creativo va a reconocer que el "Zapatero" y breadboard no son realmente necesarios. Puede conectar los cables (con puentes de hembra-hembra) directamente entre la Pi y el relé... sí, puede, pero no estoy que cubre...
Si no sabes como funciona un protoboard, Sparkfun tiene aquí un excelente tutorial:
https://Learn.Sparkfun.com/tutorials/How-to-use-a-...
Sujete el extremo llano del zapatero a la Pi - hay una "pestaña" o "labio" y ranuras en un lado que va hacia el circuito en el tablero. el extremo de "T-Shapped" va en la protoboard.
Ahora, con un cable macho hembra, conecte el pin VCC del relé a una columna de la placa con 5v + símbolo en el "Zapatero". Mina se une en la parte inferior por el lado de la caja - es el cable azul. El cable verde con él en la protoboard se une a 2 lugares: 1) la GRD en el relé... 2) la columna de 5v en el protoboard.
Cada relé de la placa de relé tiene un pin de "control" correspondiente. Tomamos cualquiera de los bloques del relé se utiliza para controlar el ventilador (para mí fue etiquetado "K1") y conectar su "control" (para mí el perno fue etiquetado "K1", que era muy lógico) a de Pi #24 pin. "Control pin" de la luz (para mí era "K2") estará conectado al pin de Pi #25. (Debe tener un "agujero abierto" entre pin #25 y #24.. esto es porque los pernos de Pi no están en un orden numérico que pueda entender y nunca se molestó en atención...)
El relé se puede conectar como "normalmente abierto" o "normalmente cerrado". Obviamente, queremos utilizarlo como normalmente abierto (que significa que el luz/ventilador está apagado porque el interruptor está "abierto"). Cada relé tiene 3 agujeros. Uno es común (generalmente el orificio central en cada bloque de relé) y el otro agujero abierto o cerrado en el centro. Cuando ponemos energía a "perno del control" del relé cambiará posiciones; en otras palabras, si el estaba "abierta" y la luz estaba apagado, una vez que ponemos energía a él, se "cerrará" el interruptor y la luz vendrá por (o viceversa).
El relé es realmente sólo un simple interruptor. Sólo interrumpe flujo de corriente en una pierna del circuito luz o ventilador. Este es un ejemplo genérico: si tuvieras dos cables a un foco de luz, luego recortas uno de los cables y poner el relé "en" que los cables, así que cuando el relé está «no abierto» electricidad fluye... y cuando el relé se "cierra" los flujos de energía eléctrica y la bombilla se quema!
Si Conecte el relé a la luz y su navegador dice que la luz está apagada y la luz está realmente, entonces tienes el cable para la luz en el agujero equivocado del relais - sólo cambiar el "no-center" con el agujero abierto (su y desconectar la alimentación antes de intentar esto - recuerda, si te sorprende Te dije que no se que hacer esto en la introducción!). Obviamente, queremos el "relé de luces" control de la luz y el "relé de ventilador" para controlar el ventilador... Si no es así, entonces usted necesita a los cables del interruptor al relé, señor Gates...
A continuación, encontrar "la salida que te enchufe el Pi en. En la foto, corté mi cable negro hasta 6 pulgadas de largo (si haces esto, necesita estar seguro conectar los cables de nuevo juntos la misma manera: un cable tendrá una raya blanca y la otra será sólida negro - no mezclarlas. No hacer esto con él conectado!)
Ahora, el "enchufe hembra" tiene que conectarse a ambas "piernas" de la fuente de alimentación de los ventiladores como si enchufar una lámpara o una lámpara (consulte local códigos de edificio y cableado códigos o contratar a un electricista) de cableado. Lo pongo en las dos "patas" a la fan.
En este punto, realmente tienes 3 todos los circuitos conectados a los dos cables que salen del techo. #1 es sólo un circuito que hace un "enchufe" para la alimentación. #2 es la potencia de entrada para el relé del ventilador que va al ventilador. #3 es potencia de entrada para el relé de luces que va a la luz. Así pues, el "poder de entrada" (probablemente el cable blanco, pero podría ser algún otro color) va a tener 4 cables en la misma tuerca para alambre. Los "enchufes" (probablemente el cable negro, pero podría ser algún otro color) tiene 3 cables: uno para el "enchufe" en la caja, uno para el ventilador y el otro a la caja de fusible o interruptor automático... Si esto no tiene sentido, entonces no sabes cómo cablear un techo ventilador te necesita ayuda de su papá.
