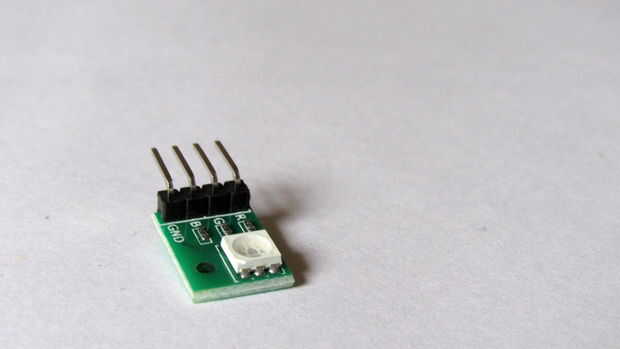

Paso 2: ¿Qué es Led RGB?
Normal led emite la salida de color monocromático que puede ser rojo, verde o azul. Para obtener otro color tenemos que combinar el color RGB. Este resultado en 7 colores diferentes. Para producir más de 7 colores, cada canal de color debe ser capaz de cambiar en brillo, no sólo activado o desactivar.
Un método de control popular es PWM, de los cuales el rango de deber ciclo determina los niveles de brillo disponibles. Los niveles están disponibles, más colores pueden ser producidos. Aparte de la popularidad en aplicaciones como la iluminación de la decoración al aire libre en las ciudades, diseños de iluminación de la etapa, decoración iluminación y matriz de pantalla LED, tecnología de mezcla de color RGB se encuentran también recientemente en la retroiluminación de la LCD y proyectores.
Aprendemos sobre PWM más adelante en este Instructables.

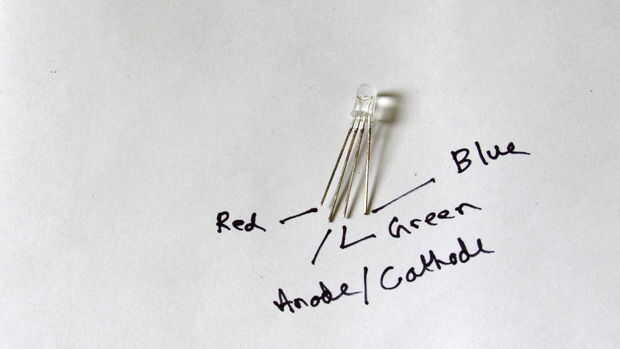

RGB se pueden ser de dos tipo

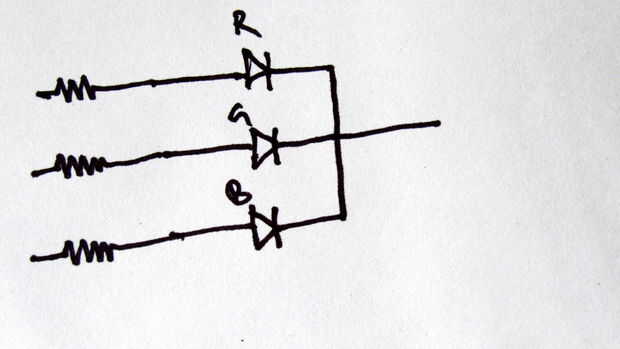

Cátodo común o ánodo común
Cátodo común Tres canal led tiene un solo cátodo
Ánodo común Tres canal led tiene un solo ánodo
