Teléfono inteligente controlado por luz del humor RGB (3 / 6 paso)

Paso 3: Conexión RGB Led y tiras de Led RGB

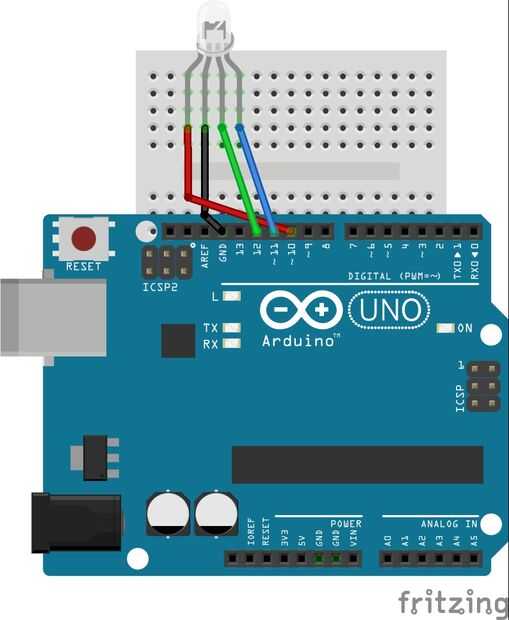

RGB LED: En el caso de RGB led el interfaz es muy fácil hablamos ambos común cátodo y ánodo común.

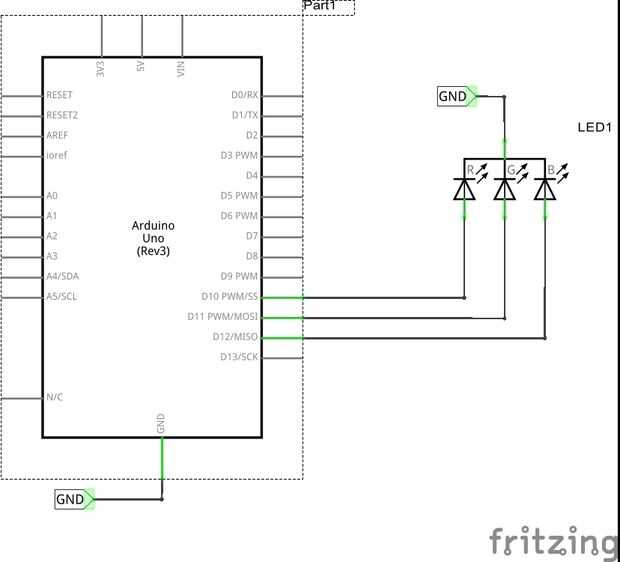

Cátodo común

R cualquier canal PWM disponibles

G cualquier canal PWM disponibles

B a cualquier availabl de canal PWM

Cátodo a tierra

Ánodo común

R cualquier canal PWM disponibles
G cualquier canal PWM disponibles

B a cualquier availabl de canal PWM

Ánodo a 5V

Tira de Led RGB

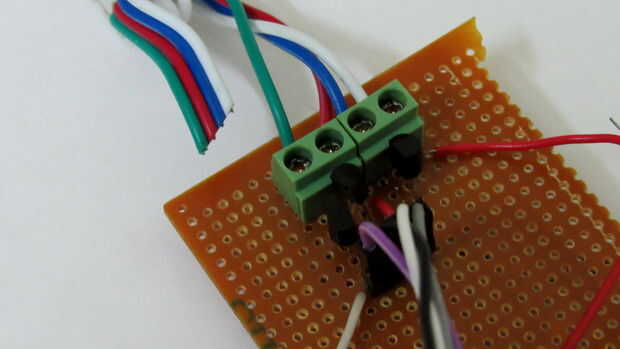

En caso de necesidad para cambiar la tira el la tira encendido y apagado con Mosfet o transistor, he utilizado el transistor.

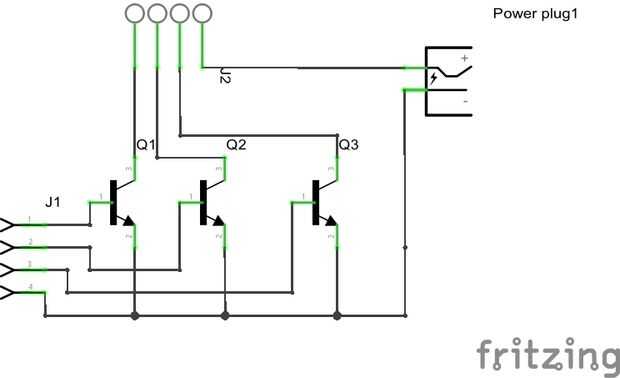

Hice el controlador y también se da en los esquemas.
