Teléfono inteligente controlado por luz del humor RGB (5 / 6 paso)

Paso 5: conexión

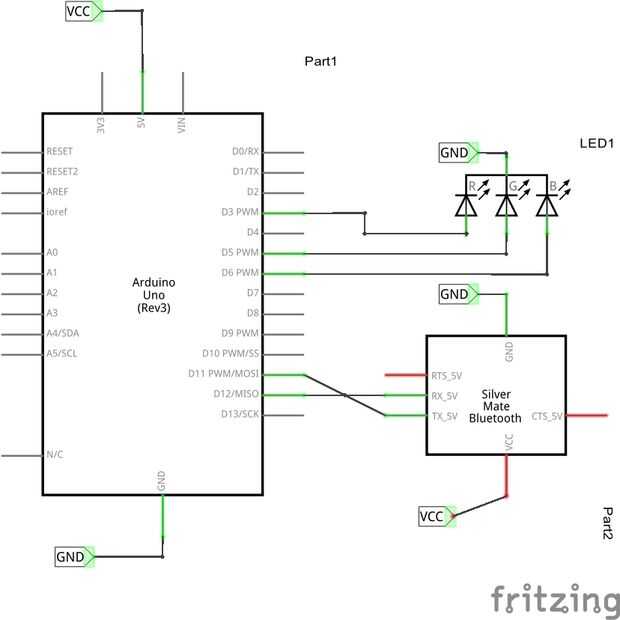

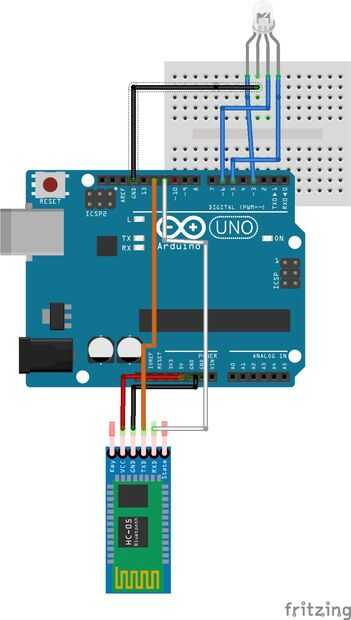

La conexión de la lámpara de modo es Simple

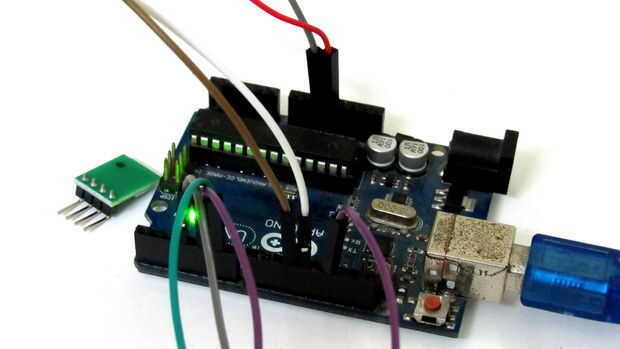

Primero conectamos el rgb led o tira.

TIRA DE LED Y RGB RGB

Rojo a la clavija 3 de Arduino

Azul al Pin 5 de Arduino

Verde al Pin 6 de Arduino

Ánodo a 5V
Si tira
GND del conductor a gnd de Arduino

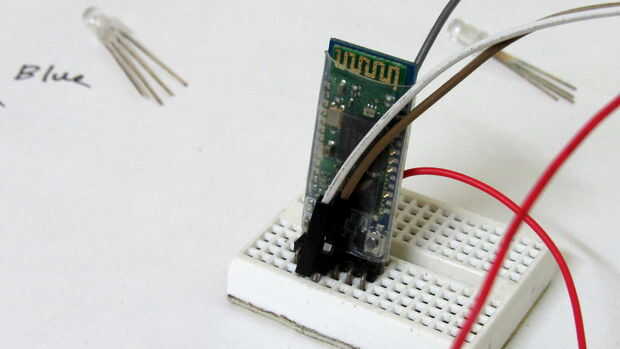

HC-05 conexión

RX al pin 12 de Arduino

TX al pin 11 de Arduino

VCC de 5v

GND a gnd
