Paso 3: "hackear" Annikken Andee
Coincidentemente, escudo de Zumo y Annikken Andee utiliza 8 Pin para comunicarse con Arduino! (Las grandes mentes piensan iguales?)
Esto plantea un problema para Arduino que es incapaz de distinguir la fuente de la comunicación (Andee o Zumo).
Para evitar este problema, vamos a hacer un pequeño hack
Modificar Annikken Andee
Espera, ¿qué es Annikken Andee?
Annikken Andee es un escudo de bluetooth que permite la fácil comunicación entre su teléfono inteligente y su Arduino. Ya que viene con la biblioteca Andee Arduino y la App de Andee descargable gratis para su teléfono inteligente, no necesita para desarrollar la aplicación. Puede crear la interfaz de usuario todo mediante sus códigos de Arduino.
Actualmente existen algunas versiones de Annikken Andee
1) clásico Annikken Andee - tablero verde, utiliza tarjeta SD de tamaño estándar
2) Annikken Andee 2015 - tablero verde, utiliza tarjeta micro-SD
3) Andee Annikken para iOS - tablero azul, utiliza tarjeta micro-SD
----------------------------------------------------------------------------------
Instrucción para el clásico Annikken Andee
Lo que estamos haciendo es desviar la comunicación del pin 8 a 4. Asimismo puede tratar de pin 1,2,3,5,6,7 Si quieres. Pero porque me gusta el pin 4, voy a utilizar el pin 4.

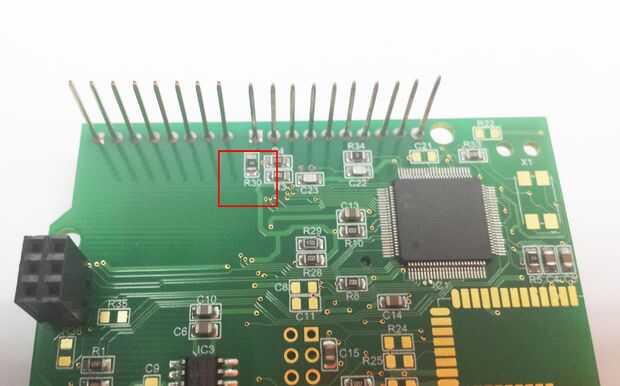

Paso 1) desoldar R30
R30 es una resistencia de 0 Ohm que puedes encontrar en la parte inferior de Annikken Andee. Sacarlo cercena la conexión entre la pierna del pin 8 y Annikken Andee.
Paso 2) Conecte Annikken Andee al Pin 4.
Utilizando un trozo de alambre corto, cortocircuito la base cobre que previamente la resistencia de 0 Ohm de R30 a la pierna del pin 4 de la casa. De esta manera la comunicación entre Andee al Arduino se hará via pin 4 y pin no 8. Revisa la foto de arriba para referencia.
Llamada del paso 3) Andee.begin(4) en lugar de Andee.begin() en el bosquejo
----------------------------------------------------------------------------------

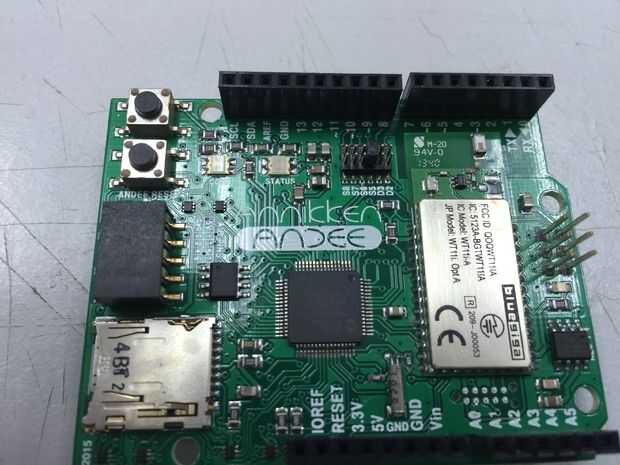

Instrucciones para Annikken Andee 2015
Vamos a usar el pin 5 para comunicarse.
Paso 1) quitar el puente que residen en S8 y colóquelo en S5
Llamada del paso 2) Andee.begin(5) en lugar de Andee.begin() en el bosquejo (Nota: es necesario editar el esbozo)
----------------------------------------------------------------------------------

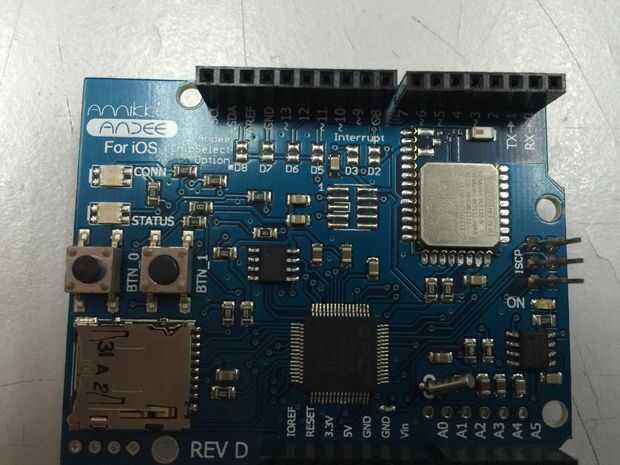

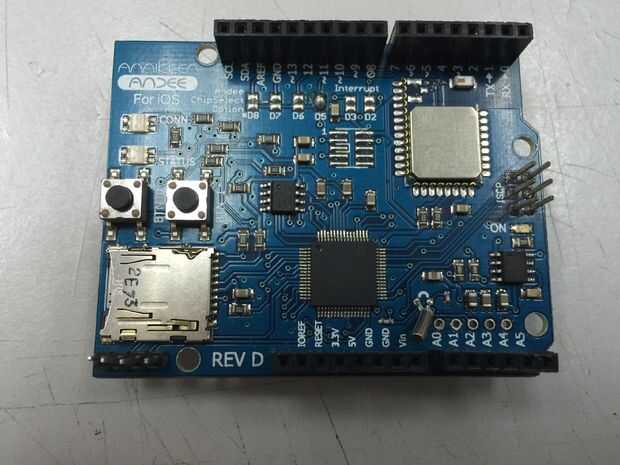

Instrucción para Annikken Andee para IOS
Vamos a usar el pin 5 para comunicarse.
Paso 1) separa el enlace de Digital 8 Pin Andee MCU
Utilizar un cuchillo y con cuidado cortar el vínculo entre las dos placas en D8.
Paso 2) Conectar Annikken Andee al Pin 5
La soldadura de las dos placas en D5.
Llamada del paso 3) Andee.begin(5) en lugar de Andee.begin() en el bosquejo (Nota: es necesario editar el esbozo)
