Teléfono móvil basado en mando a distancia para bomba de agua (1 / 3 paso)

Paso 1: Circuito y funcionamiento

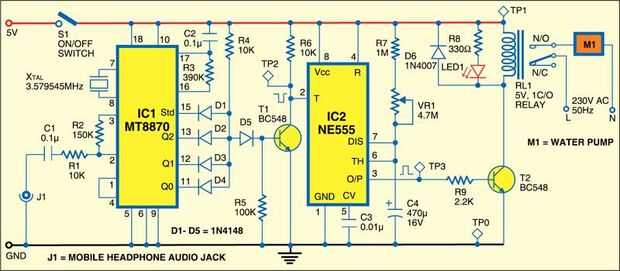

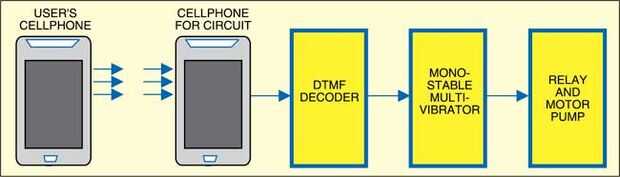

La figura 1 muestra el diagrama de bloques de control remoto basados en teléfono móvil para bomba de agua. Figura 2 muestra el circuito. El circuito está construido alrededor de decodificador DTMF MT8870 IC (IC1), temporizador NE555 (IC2) conectado como multivibrador monoestable y unos pocos componentes discretos. El componente principal del circuito es IC MT8870. Este decodificador DTMF tiene filtro de banda dividida y decodificador digital funciones. Ofrece las ventajas de tamaño pequeño, bajo consumo y alto rendimiento.

Ver más diseños de circuito aquí.
