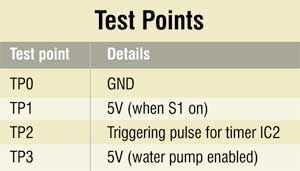

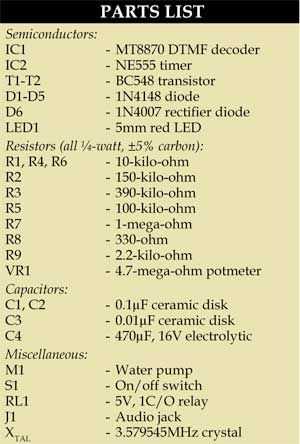

Paso 2: Puntos de prueba y lista de piezas
Una vez temporizador monoestable que IC2 se dispara, su salida va alta durante el período de tiempo preestablecido. El período de tiempo depende de los valores de la resistencia R7 y el condensador C4. Se puede ajustar entre 8 y 50 minutos con olla metros VR1. La alta salida en el pin 3 de IC2 energiza el relé RL1 para encender la bomba de agua.
El pulso de disparo para el IC2 genera DTMF decodificador IC1 y la disposición de los diodos D1 a D5. Pin STD de IC1 proporciona un pulso de alta cuando se recibe un par de tono válido. Transistor T1 conduce sólo cuando salidas de Q0 a Q2 y DST son altos al mismo tiempo. Esto puede lograrse mediante el envío de dígitos '7' a través de DTMF.
El controlador de bomba de agua está conectado a un teléfono celular dedicado a través del conector J1 con modo contestador automático está activado. La señal DTMF enviados desde el usuario final es decodificado por el decodificador DTMF y el correspondiente valor de decimales codificados en binario (BCD) aparece en las salidas Q0 a Q3. En este circuito se utilizan sólo tres de ellos.
Funcionamiento del circuito es simple. Para conmutar en la bomba de agua, llame al teléfono móvil conectado al circuito de control y oprima el '7' una vez que el anillo deja. LED1 se iluminará para indicar que está encendida la bomba de agua. La bomba de agua se apaga automáticamente después del tiempo prefijado. LED 1 se apaga al mismo tiempo.
