Paso 3: Construcción y pruebas

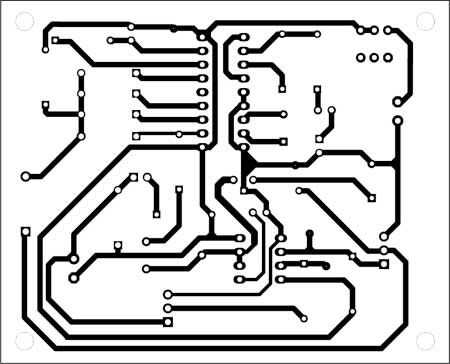

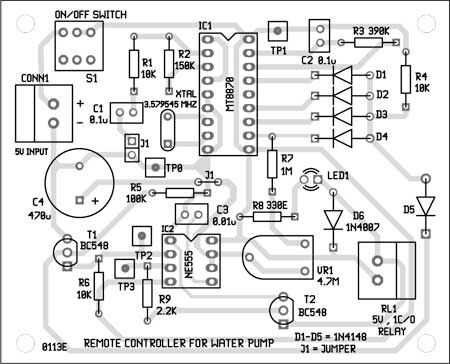

Un tamaño real, solo lado PCB para control remoto celular telefónica se muestra en la figura 3 y su disposición de componentes en la figura 4. Conector adecuado se proporciona en el PCB para conectar el teléfono móvil. Montar el circuito en un PCB para minimizar errores de tiempo y de Asamblea. Ensamblar los componentes y comprobar cualquier error pasado por alto. Utilizar la toma adecuada de IC para MT887 y NE555 ICs.
Uso relé RL1 con el contacto actual valorar capaz de transportar la corriente de la bomba de agua. Para probar el circuito para que funcione correctamente, pulsa el interruptor S1 y verificar 5V en TP1 respecto TP0. Conectar el móvil al controlador utilizando el conector J1. Llame a este teléfono móvil y oprima el '7' una vez que el anillo deja. Al mismo tiempo, verificar pulso disparo alto a bajo en el TP2. TP3 ahora debe ser alta para el período de tiempo preestablecido.
