Paso 4: Motores y chasis medio NXT

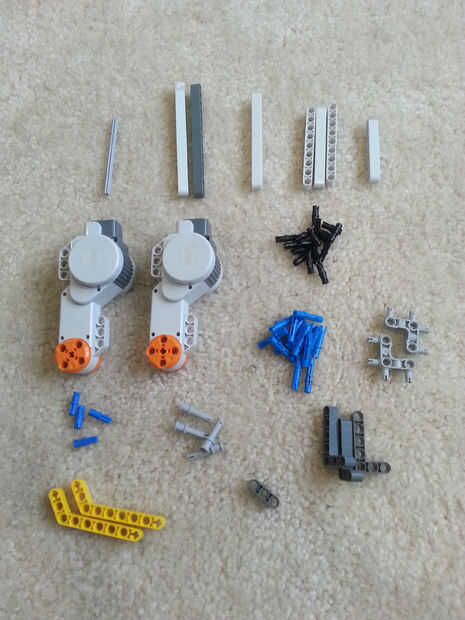

Las piezas que necesita para este paso son:
- eje del perno prisionero de 1 x 9. Será gris claro
- vigas de 2 x 13 Perno de cualquier tamaño
- viga viga 1 x 11
- viga viga de 3 x 9. Misma longitud que el eje
- viga viga de 1 x 7
- 2 motores del NXT 2.0
- conectores de ángulo de 2 x 3 a 7 (amarillo en esta imagen pero el color no importa en esta compilación)
- vigas de 3 x 3 a 5 L
- 2 x conector L tachas. (junto a la pila de pasadores azules)
- 15 x pasadores azules
- 17 x pernos negro
- 4 x rayo azul para pasadores del eje
- 4 x rayo gris 3 postes pasadores del eje.
- viga viga de 1 x 3
Este es un paso muy preciso. Hay muchas fotos para que usted pueda seguir exactamente.

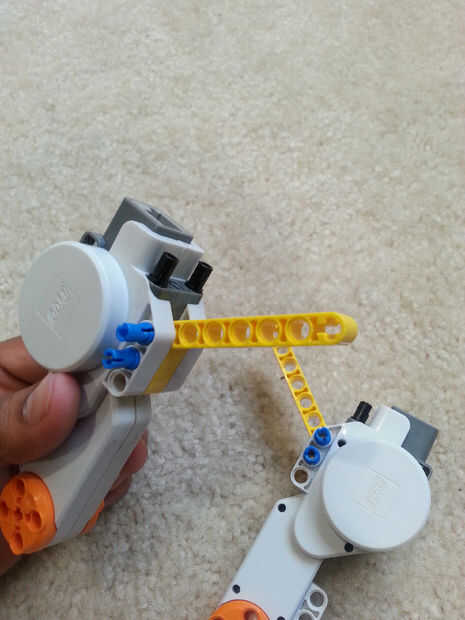

Comience uniendo el pedazo en ángulo a la parte inferior del motor utilizando dos pasadores azules y colocar dos pasadores negros en la parte posterior. Espejo para el motor del segundo. (Foto 2)

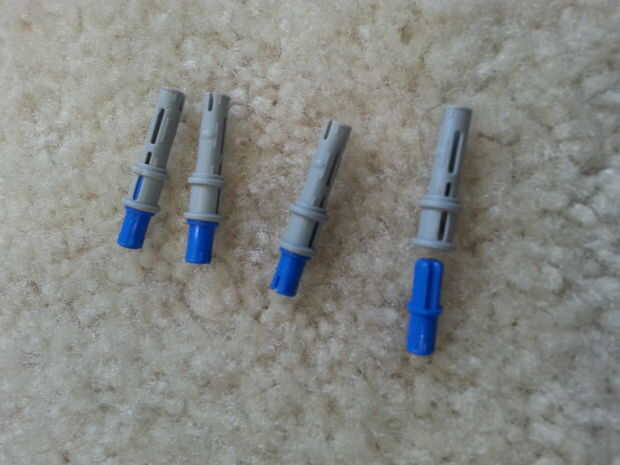

Fijar las piezas del eje de las patillas grises y azul. (Imagen 3)

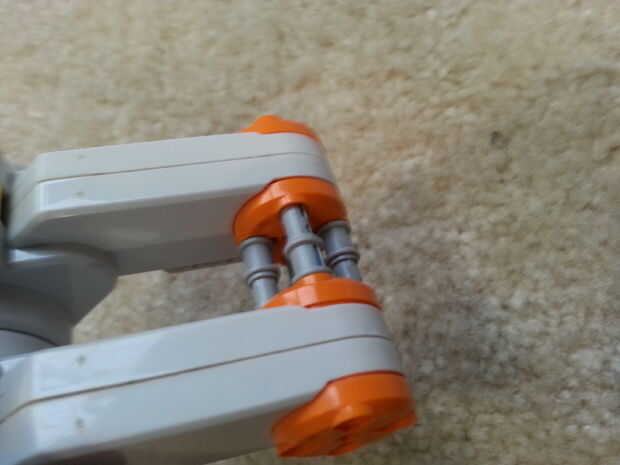

Conectar dos motores uno al otro usando estos pines nuevo que acabamos de crear. (Imagen 4)

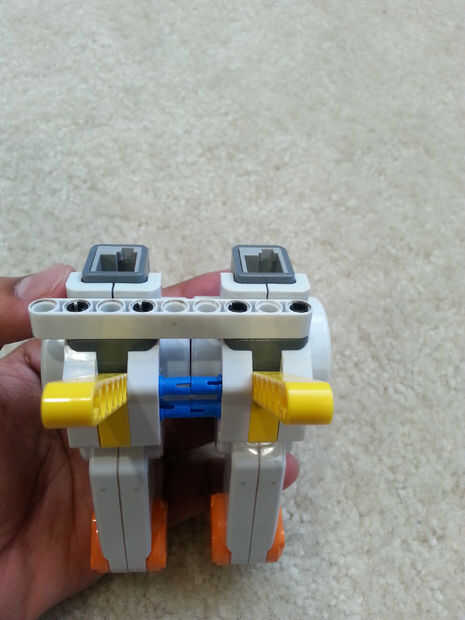

Coloque una viga 9 viga a través de la parte trasera del motor donde habíamos ponemos 4 pines negro. Un montante debe sobresalir hacia fuera. (Imagen 5)

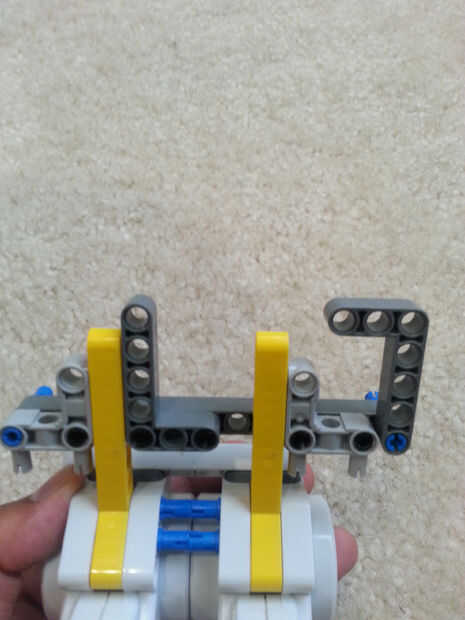

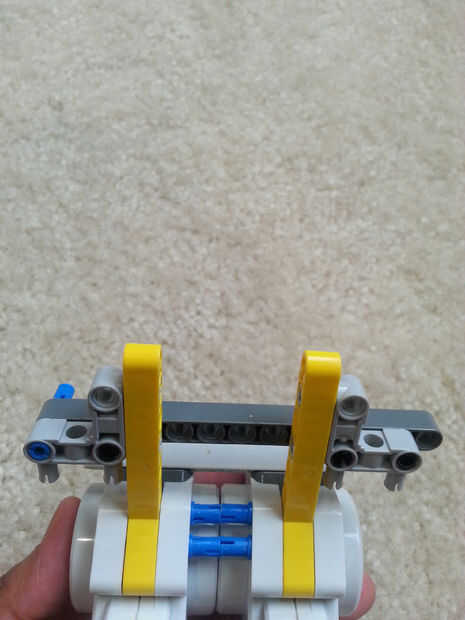

A continuación, fije el uno perno L dos conectores de la parte superior de las vigas amarillas. Añadir cuatro clavijas negras y un perno azul a la izquierda muy. Agregar en una viga de 13 postes y hacerlo simplemente por un montante de la derecha. (Imagen 6)
Usando un perno azul, coloque una viga L en sobresale el pat de la viga de 13. Conecte el otro haz de L a la viga amarilla izquierda utilizando dos pasadores negros. (Imagen 7)

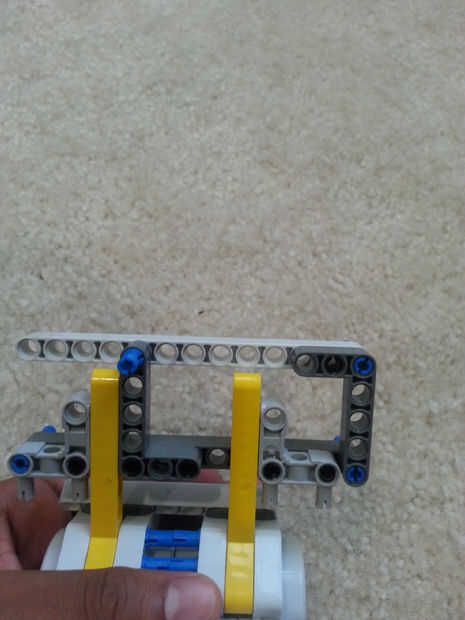

Conecte el otro rayo 13 perno a las cimas de ambas vigas L utilizando dos pasadores azules y un perno negro. (Cuadro 8)

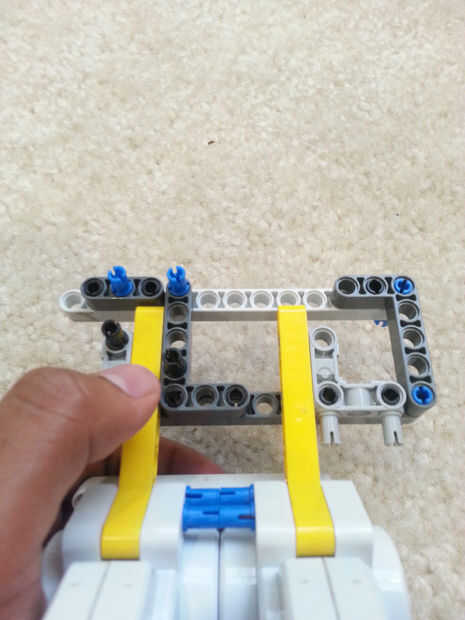

Coloque la viga de 3 perno utilizando dos pasadores negros y un perno azul. Coloque un perno negro en la parte superior de la izquierda L y otro pin negro en la viga L, excepto en la viga inferior. Ver la imagen de éste especialmente. (Imagen 9)

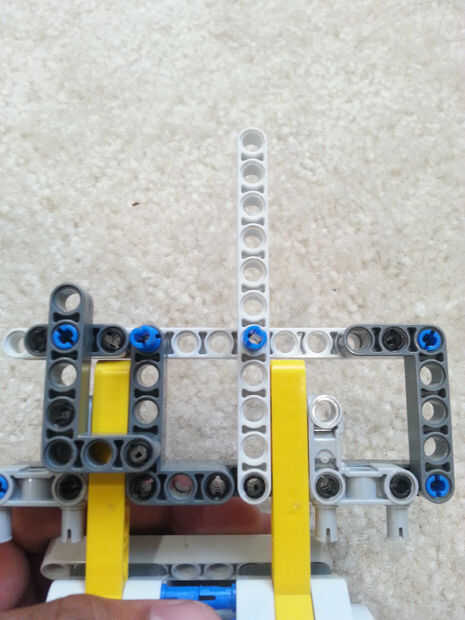

Si realizaste el paso anterior correctamente, usted será capaz de conectar la tercera viga L directamente sobre los pasadores. También, puente de ambas vigas 13 montantes con un haz de 11 postes y usar uno azul y negro uno de los pines para conectarlos. Asegúrese de que el tercer perno del perno azul sobresale hacia arriba, desde el punto de vista de la imagen. (Imagen 10)

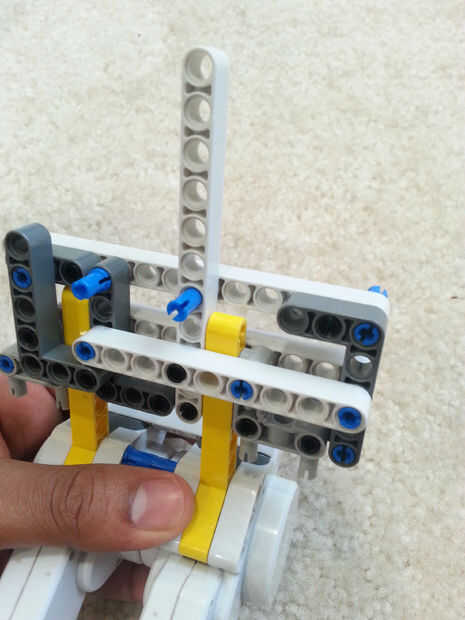

Usando tres pernos azul, coloque una viga 9 viga a través de los primeros rayos de dos L. También utilizar un pin negro para conectarlo a la viga 11 viga donde cruza. Usando el tercer perno de los pines azul, coloque otra viga viga 9 a través de la espalda. (Imagen 11)

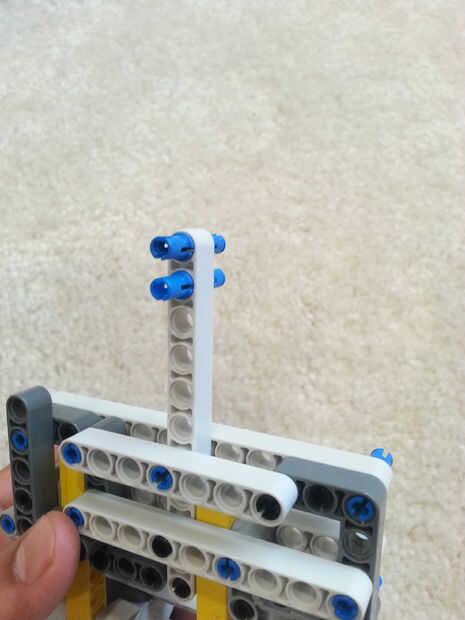

Con el último perno negro, fije la viga 7 stud en la parte superior y dos pasadores azules por la parte superior de la viga de 11 postes para conectar con el tren de la impulsión más adelante. Excluyendo esos dos pines azul, sólo debe tener tres pernos azul sobresale en el mismo lado. Estos tres pernos concederá a la parte inferior de la NXT más adelante cuando se está instalando en. Ese lado es realmente la parte superior. (Imagen 12)
