Paso 8: Cableado Final y montaje
Para cable y montar el NXT, necesita los cables y el NXT.
El alambre de longitudes que utilicé fueron dos cables de 35 cm una 18-ish cm y (sé que es el más pequeño alambre NXT que viene con el kit).
Comience conectando un cable de 35 cm el motor frente al conjunto de dirección. No sujete el otro otro extremo cualquier cosa todavía.

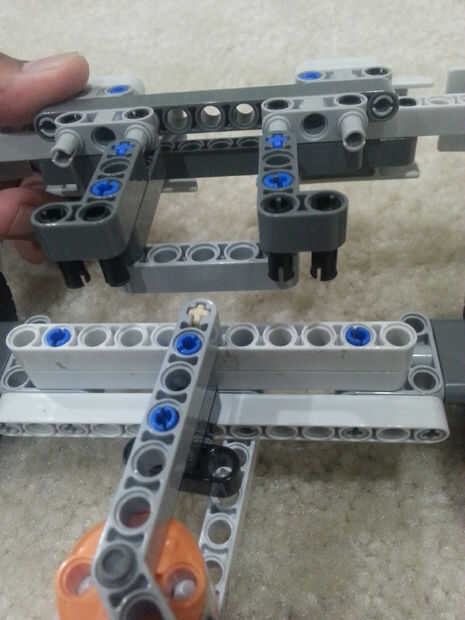

A continuación, fije el conjunto de rueda delantera a la Asamblea media quitando los dos pernos azul y sustituirlos. Los pernos deben consiguió a través de los orificios delanteros de la viga que sobresale y en los dos agujeros más en el motor. Esto le dará suficiente espacio para un cable que se unirá. (Cuadro 1)

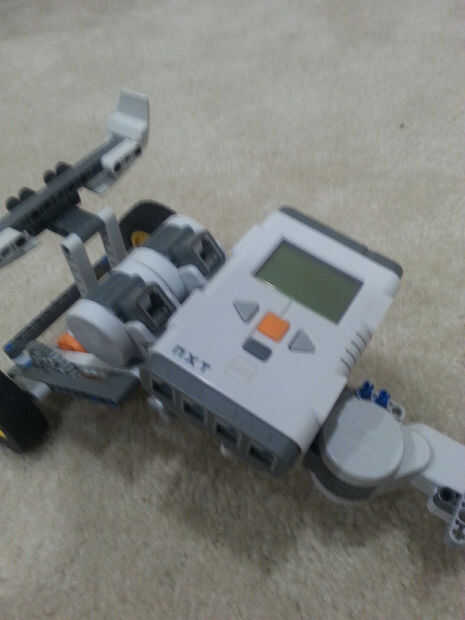

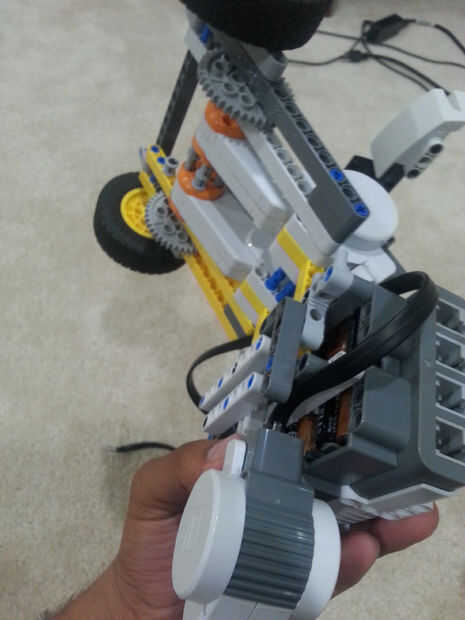

Con los cuatro pernos negro, fije el tope a la parte delantera del coche. (Cuadros 2 y 3)

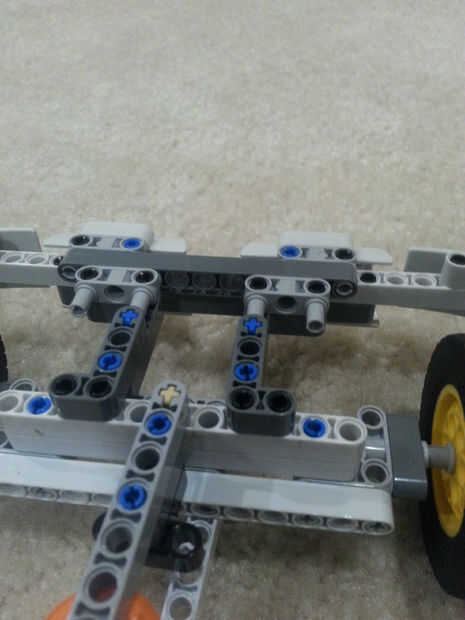

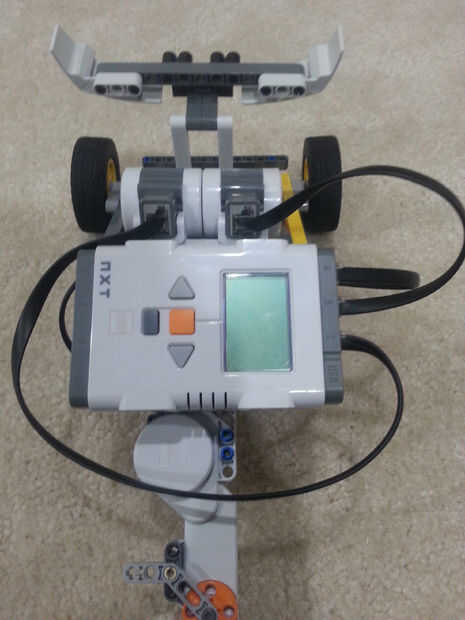

a continuación, usando los tres pernos azul que sobresale hacia fuera, coloque el NXT al coche. Al hacerlo, doble cable de volante del motor hacia la izquierda (mirando desde la parte delantera del coche). Se refieren a los cuadros 4 y 5 mientras lo hace.
A continuación, conecte el cable de dirección al puerto motor A bucle alrededor de la NXT y traerlo para arriba de debajo.
Con el cable corto, acople el motor adecuado al puerto B. Use el alambre largo pasado y conectar el motor izquierdo al puerto C pasando alrededor, así.
