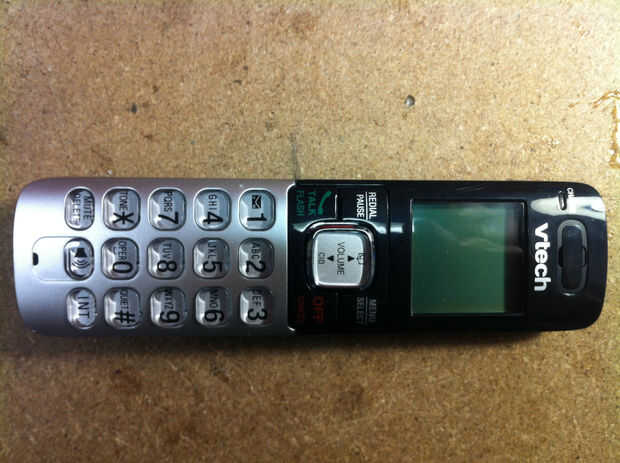

Paso 10: Preparación de auricular inalámbrico
-Prueba de que está funcionando bien, una vez que se abre, la garantía será evitado.
-Elegir el sonido que es el más continuo y tiene menos variación de nivel de sonido. Apague los bips de teclado. Establezca el nivel de llamada al medio. Establezca el nivel de altavoz en medio ruidoso.

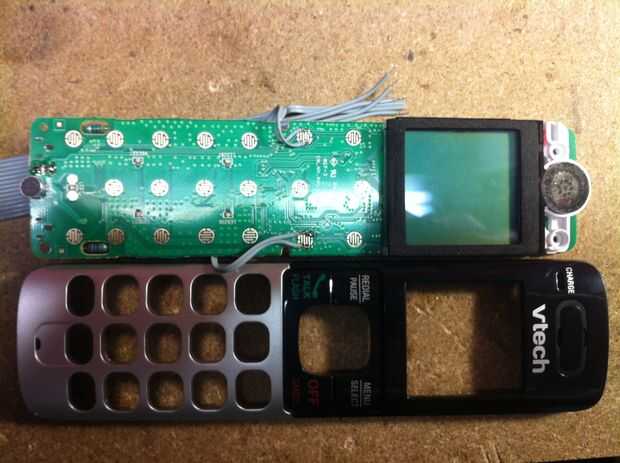

-Abrir con cuidado el auricular inalámbrico.

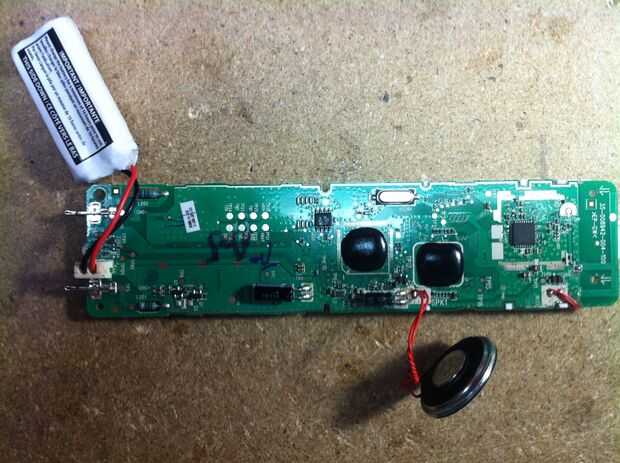

-Conectar nuevamente la batería
-Recogida en el auricular inalámbrico. Con un voltímetro de DC, Compruebe la polaridad de la mic (electret). Tensión debe ser 1 a 2V. Tenga en cuenta el lado positivo en el PCB y en el mic.
-Hacer la misma prueba y observe la polaridad con el altavoz. Tensión debe ser un par de mV.
-Llamar al teléfono inalámbrico y hacer la misma prueba (tensión) y tenga en cuenta la polaridad con el altavoz del anillo cuando está sonando. Tensión debe ser un par de mV.
-La soldadura metálica carga las pestañas o cortarlo.

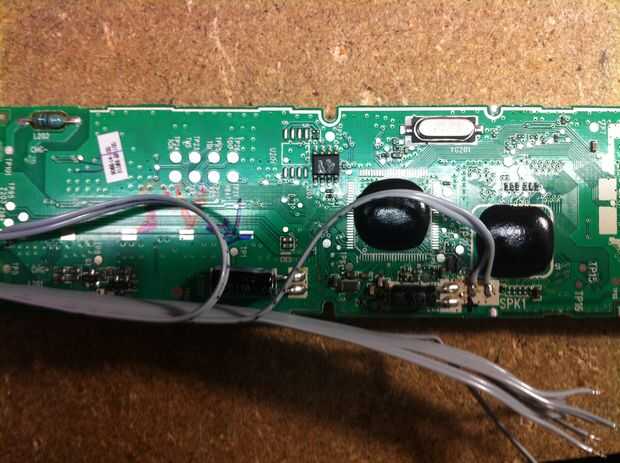

-Con cuidado-la soldadura del conector de la batería y sustituirlo por los cables 1 y 2 del cable de cinta. El alambre 1 es el positivo y el 2 º cable es el negativo. (El alambre 1 es indicado por la flecha en el conector de 14 pins).
-Con cuidado-el altavoz del anillo de la soldadura y sustituirlo por los cables 3 y 4 del cable de cinta. El 3er cable es el positivo y el cable 4 es negativo.
-Soldadura de los alambres de 5 º y 6 º a cada lado de la tecla "Fin". No importa la polaridad. Verifique con un medidor de ohmios que no hay ningún cortocircuito.
-Soldadura de los cables 7 y 8 a cada lado de la almohadilla de "Hablar". No importa la polaridad. Verifique con un medidor de ohmios que no hay ningún cortocircuito.

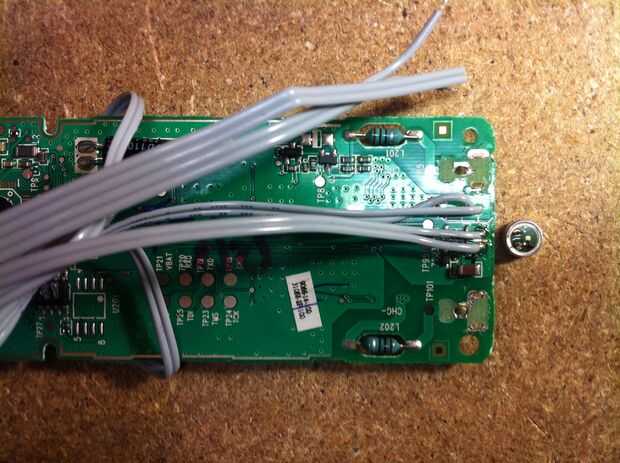

-Con cuidado-soldadura mic (electret) y sustituirlo por los cables 9 y 10 del cable de cinta. El alambre 9 es el positivo y el cable de 10 es negativo. Precioso mantener el micrófono y tenga en cuenta su polaridad.
-Con cuidado-el altavoz de la soldadura y sustituirlo por los alambres de 11 y 12 del cable de cinta. 11 cable es el positivo y el cable 12 es el negativo.
-Cables de 13 y 14 no se usan solo pliegue.

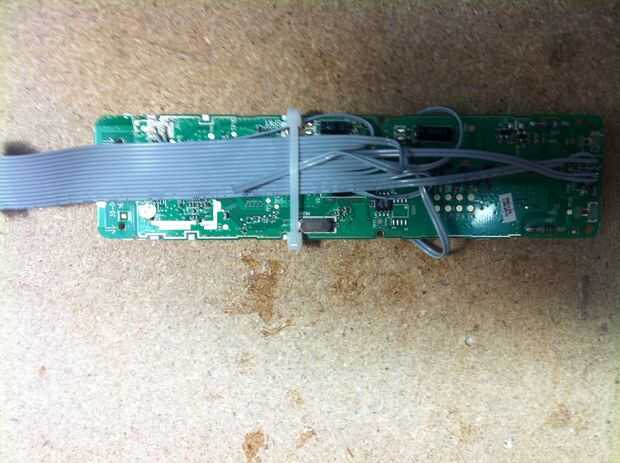

-Fije el cable de cinta al auricular inalámbrico PCB.
