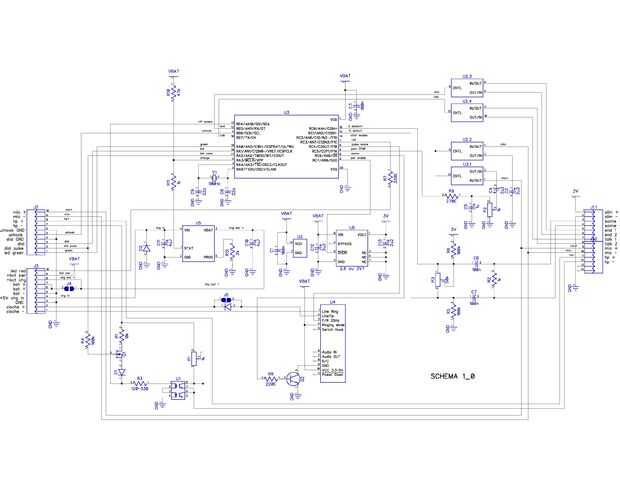

Paso 3: Diseño de circuito
El circuito básicamente es una interfaz entre un teléfono inalámbrico y el hardware del teléfono rotatorio. Las funciones que realiza son:
-Ruptura entre el auricular y el hardware del teléfono rotatorio.
J1 se conecta el auricular con un cable de cinta de 14 pines. J2 y J3 son los bloques de terminales de hardware del teléfono giratorio, soporte de la batería, interruptor...
-Cargador para la batería.
U5 es el cargador de Li-Ion de chip único unicelular; R12 corrige la corriente a máxima 500mA de carga. D4 protege U5 contra inversión de polaridad en el enchufe. C10 y C11 estabilizar U5, ver ficha técnica para más detalles. El estado va a la uC, R11 está allí para absorber cualquier diferencia del voltaje. R10 es un resistor de pull-up como esta entrada de uC no cuentan con una interna.
-Fuente de alimentación para el teléfono inalámbrico.
U6 es un regulador LDO de 3V con èsta. Alimenta el auricular inalámbrico. La uC controla su cierre entrada para apagar el auricular y evitar el exceso de descarga de la batería.
-Pulso de dial de decodificación y generador DTMF.
Contactos de las dos esferas están conectadas a 2 entrada de uC (con internos pull-UPS), para contar los pulsos. Generación de DTMF se realiza por software una salida PWM filtrada. R9 y C5 son el filtro de paso bajo. P2 es el ajuste del nivel de DTMF. U2, es un cuádruple conmutador analógico. 2 de estos interruptores se utilizan para agregar la modulación DTMF directamente en el micrófono del auricular de entrada sólo cuando sea necesario. Como el auricular DECT está generando mucho ruido en la fuente de alimentación, esto evita el ruido para ser escuchado en la línea y evita así nivel mic a ser atenuadas por P2. C4 y C2 cuadras DC ambos polarización de Micrófono electret y salida PWM.
-Detección y generador de alto voltaje (timbre) de la llamada.
Detección de anillo se hace con el módulo de comparación interna de la uC (ver hoja de datos para obtener más información). R6, R5 y P3 están polarizando las entradas. C7 y C8 bloquea el DC del altavoz de anillo del auricular. R2 la carga a la salida de altavoz. Al timbre, voltaje ca hace que el estado del comparador cambio y es interpretado por el software como un anillo. La tensión para el timbre es generada por U4, un módulo de línea analógica. Q2-R8 alimenta el módulo cuando sea necesario. Leguminosas (25Hz) se generan por la uC y comando de puente del módulo H.
-Ajuste de nivel audio (altavoz), mute y clicker.
Altavoz del auricular inalámbrico está conectado al altavoz de auricular de teléfono rotatorio mediante P1 para ajuste de nivel y U1 de silenciamiento de audio. El uso de optoacopladores es raro pero funciona bien y es la única solución que he encontrado para evitar cualquier ruido de la fuente de poder ser oído en el altavoz. Interruptores analógicos, FETs,... todos donde transmitir ruido de alimentación eléctrica al terminal.
D1, Q1, R1 y R4 están tomando línea negativa del altavoz a tierra cuando los pulsos de la esfera son altos y cuando se silencia el audio. Esto se hace para reproducir los clicks de la línea escuchados al marcar un dígito. Usted puede oír un poco la potencia fuente de ruido que estaba hablando anteriormente en pulsos al marcar.
-Paralización detección y teléfono inalámbrico "presionar botón TALK y fin"
El contacto de la paralización está conectado a una entrada de uC (con resistor interno de pull-up). Dos conmutadores analógicos conectados a salidas de uC, "botón" charla y al final cuando sea necesario.
-Mostrar estado
Un LED de dos colores es accionado por dos salidas de la uC. Se utiliza para mostrar la situación, como nivel de batería y estado de carga.
-Oscilador
Un cristal de 20ppm de 10MHz Y1 (con C8, C9) se utiliza como oscilador de la uC. El período DTMF tiene que ser precisa. 10 MHz permite una frecuencia de PWM lo suficientemente alta y funciona con tensión de alimentación de la uC a 3V.
