Paso 5: Diseño de PCB

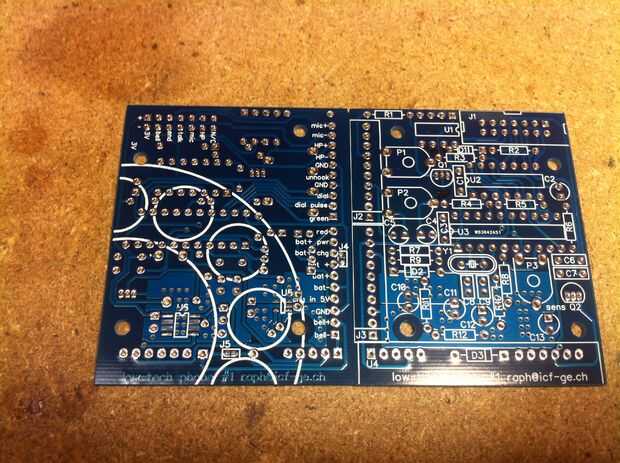

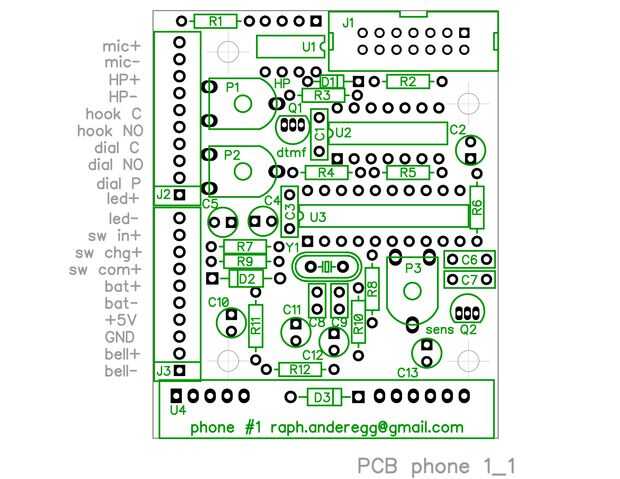

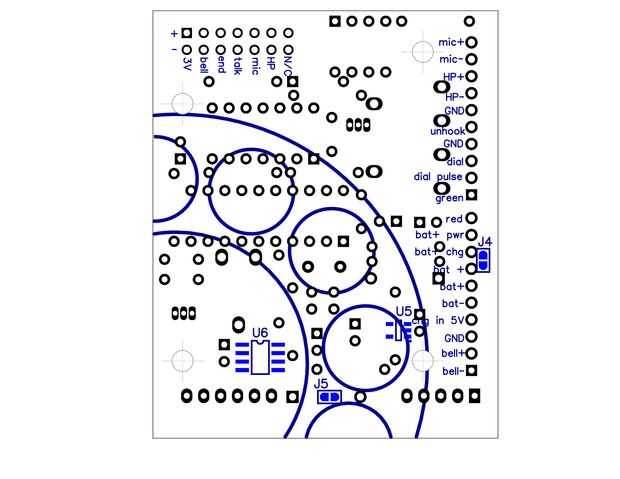

PCB es dos capas. Llamo con rastro DIP. No dude en utilizar los archivos Gerber para hacer su propio. Lo hice con el componente a través del agujero para el bricolaje fácil soldadura, excepto para 2 chips que no existen en el paquete de la inmersión. Pero con flujo, punta pequeña y paciencia, es posible soldar con una plancha. La seda en las fotos tienen errores, "dtmf" y "HP" se invierten. Se ha corregido en los archivos Gerber.
