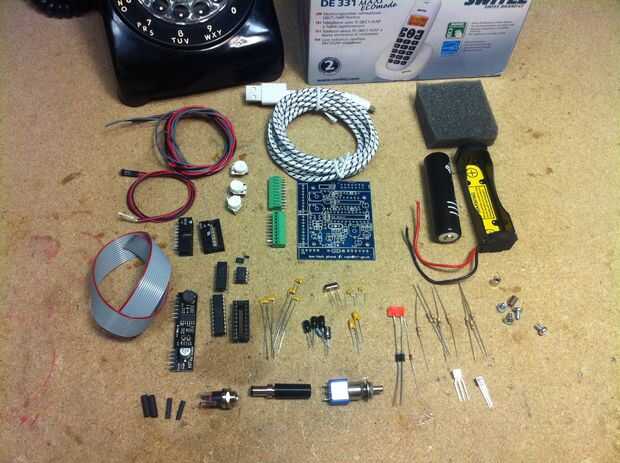

Paso 6: Lista de la compra
Piezas de PCB
-C1, C3, C6, C7: 100n cerámica - digikey 478-5741-ND
-C12, C13: 2u2 tant. -digikey 478-1871-ND
-C2, C4: alu. -digikey 493-10467-1-ND
-C5: 1u alu. -digikey P15831CT-ND
-C8, C9: cerámica 22p - digikey 399-4220-ND
-C10, C11: 4u7 alu. -digikey P15839CT-ND
-D1: 1N4148 - digikey 1N4148TACT-ND
-D2, D3: 1N4007 - digikey 1N4007-TPMSCT-ND
-J1: 14pins cinta toma IDC2X7M - digikey OR898-ND
-14 pins cinta cable conector - digikey OR911-ND
-J2, J3: 10pos tornillo bornes - digikey ED10567-ND
-P1, P2: 1 k condensador de ajuste - digikey 3319P-102-ND
-P3: 50 k condensador de ajuste - digikey P 3319-1-503-ND
-Q1: 2N7000 - digikey 2N7000TACT-ND
-Q2: 2N4401 - digikey 2N4401-APCT-ND
Los resistores son 1/4W 5% cualquier distribuidor de componentes electrónicos
-R1: 10K
-R2, R11: 1K
-R3, R8: 220
-R4, R5, R6: 100K
-R7: 330
-R9: 270E
-R10: 47K
-R12: 2, 2K
-U1: Optoacoplador doble de LTV-827 - digikey 160-1368-5-ND
-U2: CD4066BCN - digikey 296-2061-5-ND
-U3: PIC16F690_P - digikey PIC16F690/P-ND
-DIP-zócalo de 20 - ED3054-5-ND de digikey
-U4: módulo de línea analógica SLIC KS0835F R-Tone
-U5: MCP73831 4.2V cargador de Li-Ion - digikey MCP73831T-2ATI/OTCT-ND
-U6: 3V LDO reg TC1107_OA - microchip TC1107-3.0VOA
-Y1: cristal de 10MHz ECS-10-13-1-CTX919-ND de digikey
-PCB: cualquier fabricación de PCB o usted mismo si usted no tiene miedo de tratar con vias y disipador cobre verter.
Alrededor de PCB
-analógico inalámbrico - tienda local del teléfono, consulte el paso 9
-viejo teléfono rotatorio - tuyo
-complemento-en el LED bicolor - digikey 350-2981-ND
-energía Gato de chasis - digikey CP-5-ND
-conector de alimentación de cable - digikey CP3-1000-ND
-Interruptor: cualquiera que sea lo suficientemente pequeño panel montaje pulsador hará (uni o bipolar)-cualquier distribuidor de componentes electrónicos
-soporte de la batería 18650 con protección
-18650 3.7V del Li-ion. Debe ser 3.7V no viejo 3.6V células -aliexpress, ebay, o más caro si quieres una buena capacidad de verdad :)
-cables de diferentes colores. He utilizado 2xgrey, negro y rojo. (200-250mm)-cualquier distribuidor de componentes electrónicos
-cables 14 cable, paso de 1,27 mm (200-250mm) - cualquier distribuidor de componentes electrónicos de cinta
-Cable USB fresco para usar como cable de carga
-tornillos y espaciadores M3 o 4-40 - ferretería
tienda de hardware - caucho de silicona-
-pegamento de epoxi - tienda de hardware
Fuente de alimentación - USB, 5V 500mA mín. - su propia
-un trozo de espuma 50x50mm
-almohadillas de goma adhesiva
-par de bridas
-tubo del encogimiento del calor
Herramientas
-a medida, taladro, archivo,...
-multímetro
-soldar
