Paso 7: Soldadura de PCB
La uC, pic16f690 está montada sobre un zócalo para facilitar la programación.

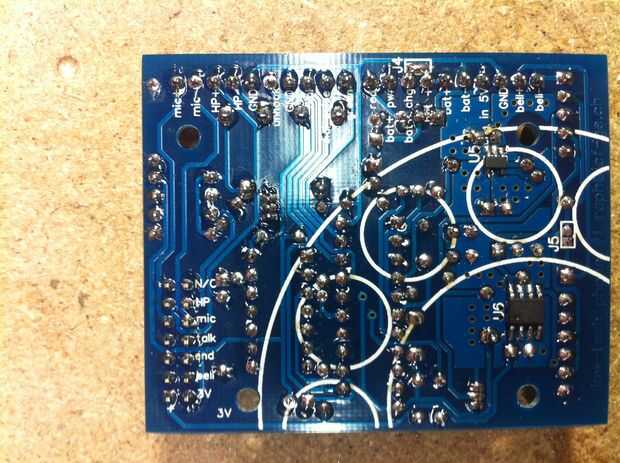

En primer lugar, la soldadura SMD IC en la parte inferior:
-U5: MCP73831T-2ACI/OT (SOT-23-5)
-U6: TC1107-3.0VOA (SOIC-8)

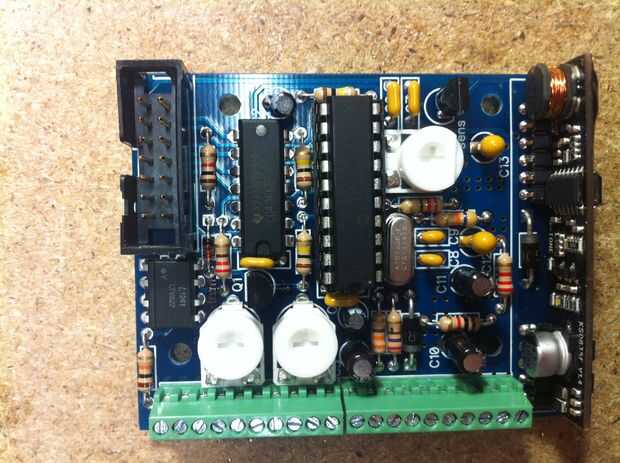

En la parte superior de la soldadura toda la resistencia (1/4W 5%):
-R1: 10K (marrón, negro, naranja, oro)
-R2, R11: 1K (marrón, negro, rojo, oro)
-R3, R8: 220 (rojo, rojo, marrón, oro)
-R4, R5, R6: 100K (marrón, negro, amarillo, oro)
-R7: 330 (naranja, naranja, marrón, oro)
-R9: 270 (rojo, violeta, marrón, oro)
-R10: 47K (amarillo, violeta, naranja, oro)
-R12: 2, 2K (rojo, rojo, rojo, oro)
Los diodos de la soldadura:
-D1: 1N4148
-D2: 1N4001 o SR1100
-D3: 1N4004 o 1N4007
La soldadura del IC de la inmersión:
-U1: LTV827 (DIP-8)
-U2: CD4066 (DIP-14)
-U3: soldadura del zócalo de la uC (DIP-20)
El cristal de la soldadura:
Y1: 10MHz (ATS-100B)
Soldar los condensadores de cerámica:
-C8, C9: 22pF (220)
Los condensadores de ajuste de soldadura:
-P1, P2: 1K (102)
-P3: 50K (503)
Soldar los condensadores de cerámica o de la película:
-C1, C3, C6, C7: 100nF (104)
La soldadura del condensador electrolítico y de tántalo:
Polaridad de la mente, además de lado es indicado por el botón cuadrado.
-C2, C4: 2, 2uF electrolítico 35V
-C5: 1uF 50V electrolítico
-C10, C11: 4, 7uF 50V electrolítico
-C12, C13: 2, 2uF 35V tantalio
Los transistores de la soldadura:
-Q1: 2N7000
-Q2: 2N4401
Soldar los conectores:
-J1: 14 pines conector de cable de la cinta.
-J2, J3: 10 pernos Tornillo bornes.
Para poner los bloques de terminales en su lugar, presentar un poco la patilla 1 (cojines cuadrados).
El módulo R-tone de la soldadura:
-U4: KS0835E (SIL-11)
Poner el IC U3 en su zócalo.
-U3: PIC16F690 (DIL-20)
Soldadura de puentes:
-Si con una unipolar (alimentación) interruptor de la soldadura del puente J4.
-Si usa un teléfono rotativo europeo (timbre unpolarised), soldar el puente J5.
