Paso 8: Preparación de Cables, enchufes e interruptor

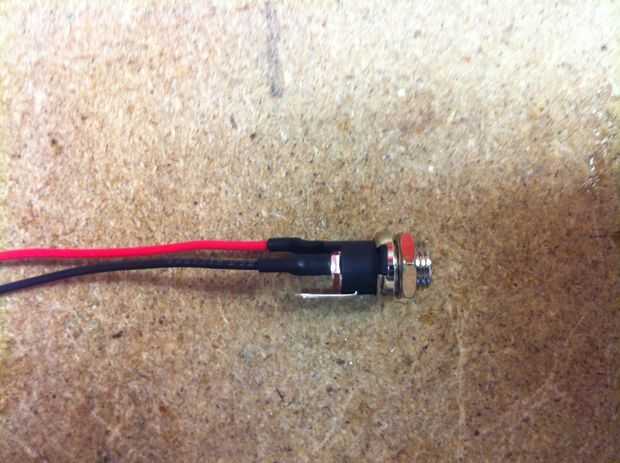

-Panel-soporte de carga: Suelde el cable rojo (20-30cm) en la patilla central, el negro sobre el eje externo. Proteger la soldadura con tubo del encogimiento del calor.

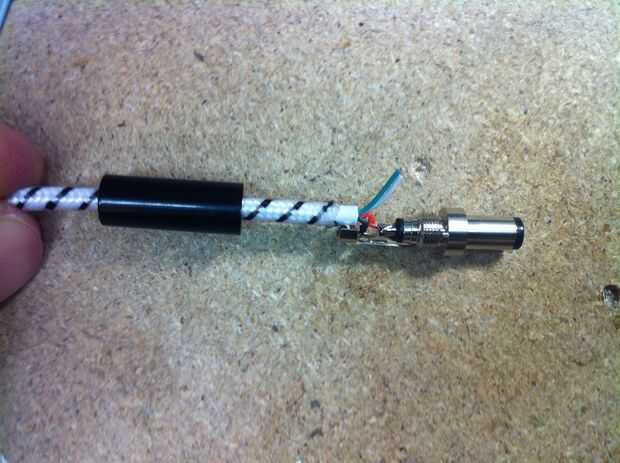

-Cable de carga: cortar el conector micro-USB. Pasar la tapa del cable. El cable exterior de 12-15mm de la piel y quemar la cuerda con un mechero. El cable rojo de la piel y soldadura en el pasador central de la toma de corriente. El negro en el exterior de la toma de la soldadura. Corte el cable verde y blanco. Fije el cable con las lengüetas metálicas. Poner pegamento de epoxy entre cuerda y pestañas. Deje que se seque antes de cerrar la tapa. Archivo un poco si es necesario.

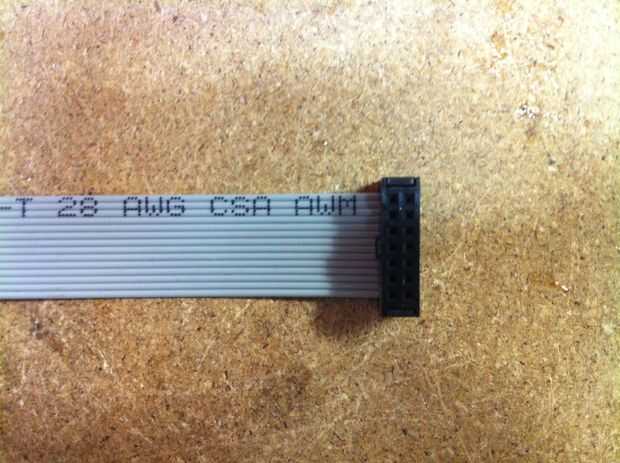

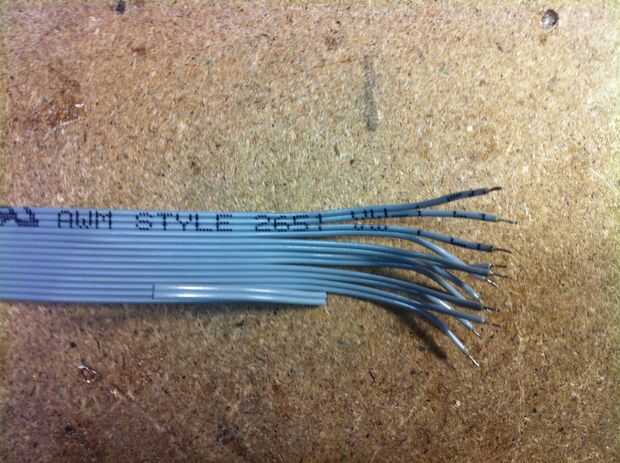

-Cable de cinta: engarce el conector del cable de cinta apretando en un sabio. Tenga cuidado de que el cable quede perpendicular con el conector. Piel y retorcer la 12 de la flecha del pin 1 del conector poner un poco de soldadura para montaje en PCB del teléfono.

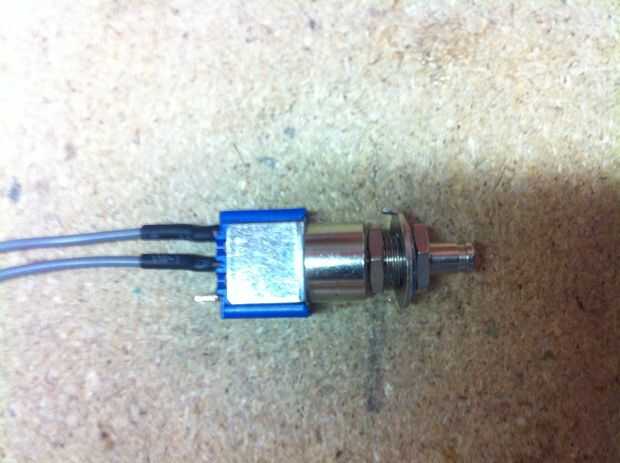

-Interruptor (unipolar): soldar un cable gris en la patilla central del interruptor y otro sobre un perno externo. Proteger con tubo del encogimiento del calor.
