Telemetría - células solares
Nuestro proyecto está utilizando Arduino con el ZigBee para transmitir y recibir datos de la célula solar. Los datos se mostrarán en la pantalla LCD y el software llamado "X-CTU".
Componentes utilizados:
1 Arduino Uno
1 protector de ZigBee (transmisor)
1 ZigBee (receptor)
1 Monitor de LCD
1 célula Solar
1Resistor (el valor puede cambiar)
Instrucciones:
1. prueba para el Panel Solar
2. LCD pines
3. código utilizado
4. ZigBee doble configuración de comunicación
5. célula Solar y protector de LCD
6. montar todas las piezas juntas
7. resultados
Prueba para el Panel Solar

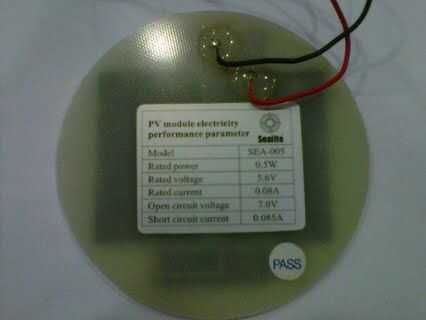

1. Compruebe la lectura del voltaje de circuito abierto y corriente de corto circuito en la parte posterior del panel solar.
2. clip el positivo del multímetro a la salida positiva del panel solar y el cable negativo a la salida del panel solar negativo.

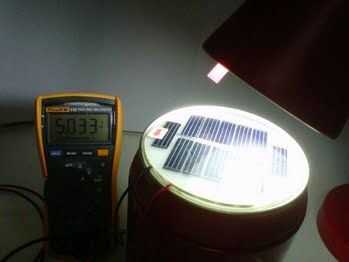

3. Coloque el panel solar directamente a una fuente de luz brillante y consistente, como una lámpara de escritorio

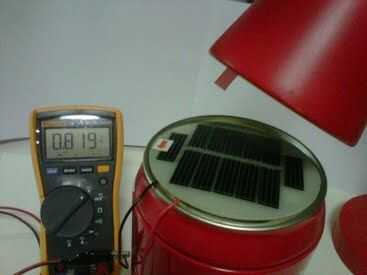

4. Encienda el multímetro y ajustar para detectar voltios. El valor resultante debe ser cerca, si no exactamente lo mismo que la lectura de voltaje de circuito abierto. Como el panel solar es la inclinación de la fuente de luz, la lectura debe caer poco a poco.
5. configure el mutlimeter leer actual moviendo el positivo. Encienda el multímetro y configurar para detectar corrientes. El valor resultante debe ser cerca, si no exactamente lo mismo que la lectura de corriente de corto circuito. Como el panel solar es la inclinación de la fuente de luz, la lectura debe caer poco a poco.
