Paso 4:

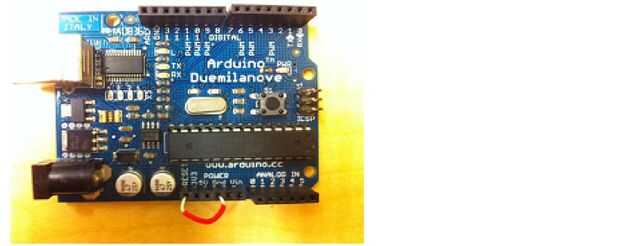

Para evitar la comunicación USB con Arduino y ZigBee, necesitamos restablecer el Arduino, por lo que no habrá ningún conflicto con la configuración. Arduino se puede simplemente reajustar conectando un cable del RESET pin a pin GND de Arduino.
Ahora podemos poner el XBee con escudo para Arduino.
Cuando abrimos el programa X-CTU con ZigBee conectado al PC mediante USB, detecta el puerto COM de XBEE respectivo. Seleccione el respectivo COM port y prensa de prueba / de la mina antes de hacer nada.
Si el ZigBee está en condiciones de trabajo, la comunicación con el módem va a estar bien.
Después de que vaya a la pestaña 'Terminal' para probar la conexión, si escribes algo en la ventana de color azul la otra viuda de lado mostrará lo mismo con el color rojo. Esto significa que se están comunicando con éxito.
Tenemos que cambiar el jumper a par XBEE después configuración exitosa. Y quite el cable de reset de Arduino.
-> Lo más importante, cuando vamos a subir el código a Arduino, debe sacar el escudo XBEE de Arduino. De lo contrario obtendremos una compilación / errores de carga. Conecte el blindaje de XBee para Arduino sólo después de cargar el código.
