Telémetro infrarrojo caseros (Similar a Sharp GP2D120 (2 / 11 paso)

Paso 2: Paso 1: hacer el transmisor IR

El primer paso es crear el transmisor IR. Como un simple transmisor, estoy usando un temporizador 555 como un disparador de Schmitt inversor para crear un oscilador astable. Con el temporizador 555 de esta manera reduce la cantidad de componentes necesarios para una resistencia y un condensador. Uso de un temporizador 555 no es particularmente estable como la tolerancia de ambos condensadores y resistencia afecta a la frecuencia, junto con los cambios de temperatura. Ya que el receptor de infrarrojos es entonces sólo paso alto filtrado, como el filtro de frecuencia cortado está por debajo de la frecuencia de funcionamiento del transmisor, las propiedades de filtrado va a funcionar. Como puede verse en el diagrama esquemático, la sección roja es el transmisor.

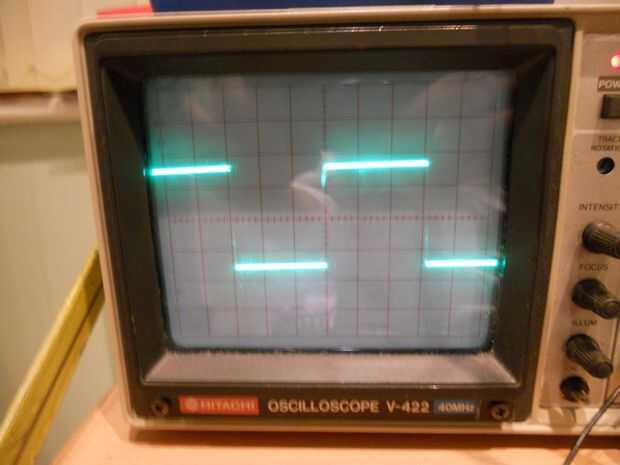

Con los valores de resistencia y condensador elegidos, la frecuencia de funcionamiento será ultrasonida a una frecuencia de alrededor de 46kHz. Como se indicó, esto será tanto temperatura y voltaje dependiente.

Puede parecer a algunos que el LED está funcionando en una corriente superior a la especificada normalmente pero ya que el ciclo de lavado no es 100% y está siendo pulsado, la corriente promedio estará por debajo de la 20mA especificado. Al construir esta sección, se utilizó una resistencia de 100R.

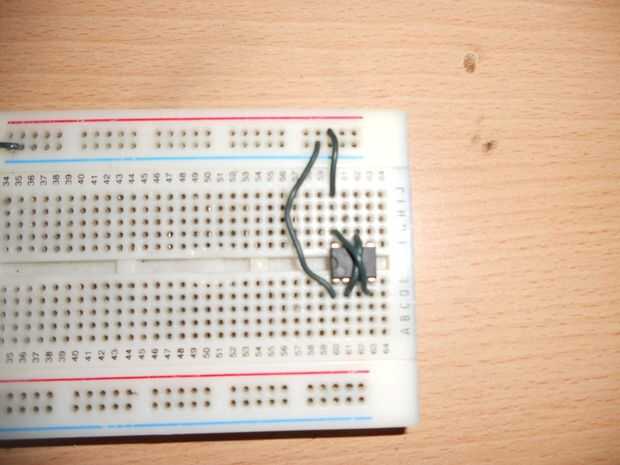

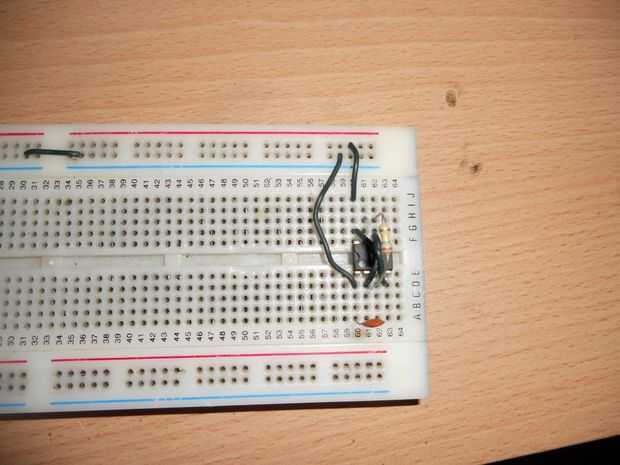

Un 555 temporizador está configurado como un disparador de schmitt inversor conectando el gatillo al umbral y conectando el reset a la fuente positiva. Un resistor de sincronización se coloca desde la salida del disparador (o umbral, puesto que ambos están conectados) y se coloca un condensador del gatillo a la tierra.

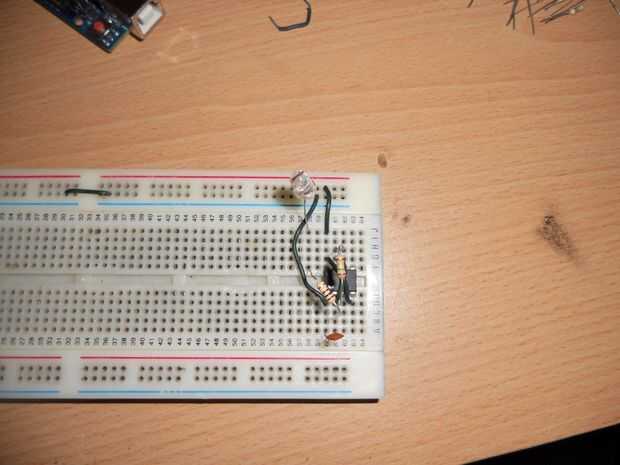

Ya que el temporizador 555 es más eficaz en la corriente que se hunde entonces corriente (tome una mirada en el diagrama esquemático, la etapa de salida consiste en un par de darlington como la fuente de corriente y un transistor único como el sumidero de corriente) de abastecimiento, el LED está conectado de la fuente positiva a través de una resistencia al pin 3 o la salida del Temporizador 555.
