Telémetro infrarrojo caseros (Similar a Sharp GP2D120 (3 / 11 paso)

Paso 3: Paso 2: hacer el receptor IR

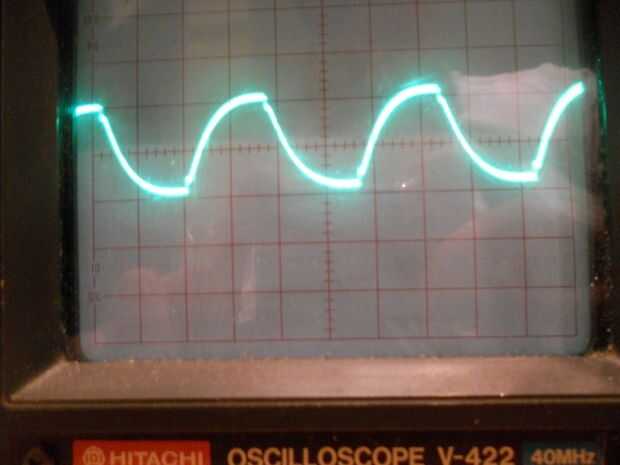

En la fabricación del receptor IR, combiné el fototransistor con un transistor para crear un receptor de IR de muy alta ganancia intermedia. Esto funciona a través de tener el fototransistor en el bucle de realimentación de un amplificador de transistor de emisor común. Puesto que sólo unos pocos flujos de electrones por fotones en un fototransistor, ganar se requiere. Al crear esta sección, usted tiene que asegurarse de que el fototransistor se polariza correctamente.

El fototransistor que utilicé fue la L-53P3C comprado fuera de eBay por un precio muy barato. Cualquier conveniente fotodiodo o fototransistor puede ser utilizado, sólo asegúrese de que la respuesta espectral coincide con el de sus transmisores de infrarrojos. Utilizar un fotodiodo/fototransistor de IR filtrada será aún mejor.

La hoja de datos indica que la máxima corriente es de 1mA lo que significa que el peor de los caso será con la corriente que fluye directamente a través de la resistencia de 18 k, en el fotodiodo y directamente de la base de los transistores a la tierra, equivalente a una corriente de 4.3/18000 (4.3 procedente de la fuente de alimentación de 5v, menos la base de la gota del emisor, 0.7v esto es como si el transistor no era llevando corriente a través del colector). Esto nos da una máxima corriente peor caso de 0.238mA, dentro de la corriente especificada.

El receptor de infrarrojos es la sección azul del diagrama esquemático. En el esquema, he mostré cómo conectar un fotodiodo. Si utiliza un transistor de la foto, sólo tiene que conectar el emisor del fototransistor a la base del transistor normal y el colector del fototransistor al colector del transistor normal. Esto crea una especie de par de darlington.

El fototransistor que utilicé fue comprado de:
http://www.eBay.co.uk/ITM/Infra-red-Remote-phototransistor-Receiver-L-53P3C-/200648166002?PT=UK_BOI_Electrical_Components_Supplies_ET&hash=item2eb7900a72
