Paso 4: Paso 3: el filtro de paso alto
Para superar el efecto de la luz ambiental, el transmisor de IR modula el LED que transmite en una frecuencia determinada. Si se utiliza un oscilador de precisión (uno que no varia su frecuencia mucho, como un oscilador de cristal), un filtro de paso banda podría utilizarse suficientemente para pasar sólo una cierta banda de frecuencias, por ejemplo, si se usa un oscilador de 32,768 kHz para el transmisor (un cristal valor común utilizado en relojes y relojes baratos), un filtro de paso banda sintonizado en esta frecuencia podría ser utilizado para sólo pasar esa frecuencia y gradualmente rechazar frecuencias circundantes.
Ya he decidido (para mantener la parte cuenta) para usar un oscilador barato, basado en el temporizador 555, frecuencia variará con ambos tolerancia de voltaje, temperatura y componentes de suministro, por lo tanto he optado por un filtro de paso alto solamente. Un filtro de paso alto permite para pasar todas las frecuencias por encima de cierto punto (conocido como la frecuencia de corte) y poco a poco acepta frecuencias por debajo de este punto. La "pendiente" del filtro determina cómo rápidamente las frecuencias por debajo del corte del punto son rechazadas. Pude has usado un filtro de paso bajo RC simple rechazo de frecuencias por debajo de este punto, pero esto sólo tendría una pendiente de 6 dB por octava de corte (como la frecuencia por debajo del punto de corte se reduce a la mitad en la frecuencia, la amplitud disminuye en 6dB). En cambio, opté por un filtro activo en torno a un amplificador de transistor de colector común.
Ya que este amplificador ahora contiene una forma de ganancia (ganancia de corriente en este caso) puede aumentarse la pendiente 12 dB por octava. Sin prestar mayor atención a las matemáticas (que se puede encontrar en: http://www.radio-electronics.com/info/circuits/transistor_activehighpassfilter/transistor_highpassfilter.php), la frecuencia para el filtro de corte en el esquema es alrededor de 6kHz, sólo elegí este valor como tenía componentes adecuados.
La sólo otra importante fuente de IR por encima de esta frecuencia es controles remotos de TV. Estos pueden interferir con el sensor del IR (no he probado estos todavía.)
También es necesario el filtro de paso alto para filtrar 50 / 60Hz IR irradiada de bombillas incandescentes.
El filtro funciona a través de un condensador equivalente a una resistencia dependiente de frecuencia. En un filtro RC normal, funciona a través del condensador y resistor actúa como un divisor de potencial de dependientes de frecuencia y en cualquier frecuencia, tener un valor de resistencia equivalente teórica (llamado reactancia capacitiva). En un paso alto activo del filtro, tanto el efecto reactivo de un condensador y la diferencia de fase en ambos lados del condensador afecta la respuesta de frecuencia. Explicar esto requiere tanto conocimiento de números complejos y una feria poco de matemáticas así que esto se evitará de este instructable. Todo lo que necesitas saber es que un filtro activo de paso alto tiene un corte más escarpado pendiente que una pasiva equivalente!

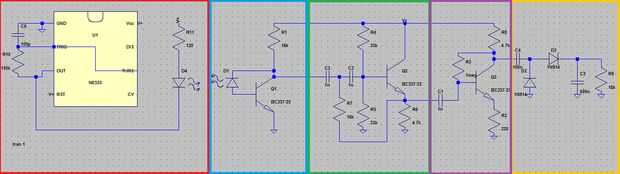

La sección de paso alto es verde en el esquema.

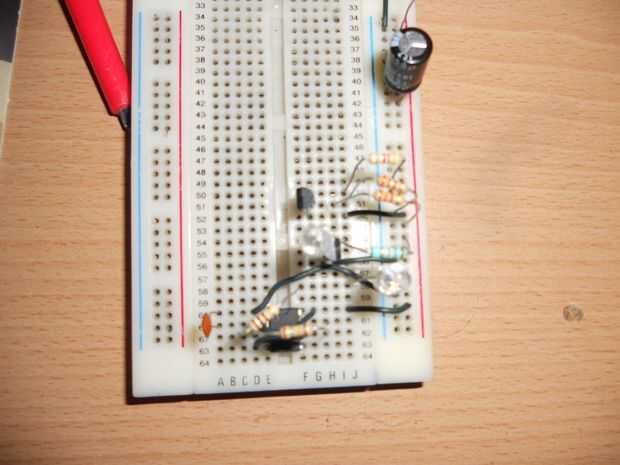

En primer lugar, un amplificador de colector común estándar se crea al conectar el colector de un transistor directamente a la guía positiva. Un resistor de k 33 se conecta desde el carril positivo a la base y luego otro desde la base a tierra. La resistencia final para el amplificador es un resistor de emisor de 4,7 k a tierra.
En segundo lugar, se añaden los componentes dependientes de frecuencia. En primer lugar, se añade un condensador de 1nF desde la base a una pista vacía y una resistencia k 18 de esa pista vacía para el emisor del transistor (esta es la respuesta que aumenta la pendiente de 6 dB por octubre a 12db por oct.)
Otro condensador de 1nF se agrega luego de esta pista vacíela al colector de la etapa anterior.
Si tiene éxito, ahora habrán construido las partes más difíciles del proyecto!
