Paso 5: Paso 4: Añadir el amplificador de emisor común
El diseño que he usado utiliza una resistencia estabilizadora de emisor, junto con sesgo de colector. Sesgo de divisor del voltaje de bias vs colector permite el circuito puede usarse sobre una amplia gama de voltajes.

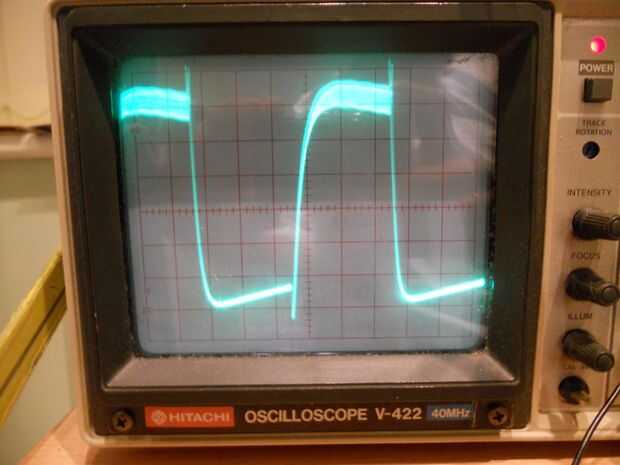

En esta versión de un amplificador de emisor común, una forma muy rápida y sucia de cálculo de la ganancia se puede encontrar dividiendo la resistencia de colector por el resistor de emisor. En este caso, 4700/330 que equivale a una ganancia de alrededor de 14 o de 23dB. (Fuente: http://www.muzique.com/schem/gain.htm) Si tienes un osciloscopio, completamente puede cubrir los dos fotodiodos (con ellos al lado de cada uno, equivalente a la reflexión total) y ajuste la resistencia de 330 ohm hasta que el amplificador está a punto de recorte. Si usted realmente necesita un impulso masivo de ganancia, usted puede saltarse el resistor de 330 ohms con un capacitor de 1uF aunque no recomiendo esto como esto llevará a un dependiente de la temperatura aumento.
La impedancia de entrada de esta etapa puede también ser más o menos trabajada hacia fuera como Re * B|| 1meg (el resistor de emisor multiplicada por la ganancia del transistor, en paralelo con el resistor de polarización de 1meg). En este caso, los transistores que estoy usando son de la serie BC337-25. Los 25 Estados que la ganancia será como mínimo de 250 (¡ creo!), por lo tanto la impedancia de entrada puede calcularse como:
1/(((330*250)^-1) + 1.000, 000 ^ -1) = ohm 76212
Con el condensador de entrada ser 1nF, esta sección también actúa como un filtro de paso alto. La frecuencia de esta sección de corte se puede calcular utilizando la ecuación de estándar filtro RC.
Esta ecuación es: 1/2 * pi * RC = F (fuente: http://en.wikipedia.org/wiki/Low-pass_filter)
Después calculé esta frecuencia, tengo un corte de frecuencia de unos 2kHz, muy por debajo de la frecuencia de funcionamiento aún todavía agrega a la función de paso alto de todo el circuito.
El amplificador de emisor común es la púrpura del esquema.

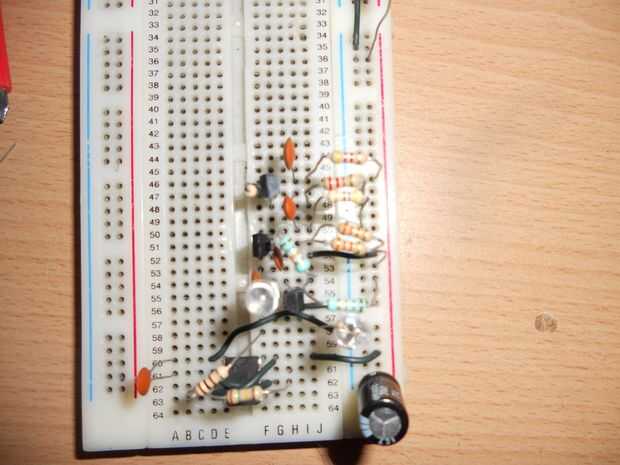

Creación de un amplificador de emisor común es muy fácil en comparación con las etapas anteriores. Su muy similar a la etapa del receptor de IR.
En primer lugar, se agrega otro transistor 4.7 resistencia de k desde el positivo al colector.
A continuación, se agrega una resistencia de 330R desde el emisor a tierra.
Un resistor de 1meg entonces se agrega desde el colector a la base.
Finalmente, un condensador de 1nF se agrega desde la base al emisor etapa anterior para acoplar las etapas.
Si usted ha hecho a este punto, usted está haciendo genial!
