Paso 7: Paso 6: prueba
Para probarlo, puede usar un osciloscopio o un voltímetro, utilicé un osciloscopio para fácil de fotografiar.
Para garantizar que está funcionando correctamente, usted debe ver si la tensión aumenta a medida que la distancia entre un objeto y el sensor disminuye. Como probablemente se verá, la tensión va poco a poco aumento y luego más rápidamente y más rápidamente! Si usted trazar el voltaje de vs distancia, verá que la it se verá un poco como un gráfico recíproco (ejemplo: http://www.wolframalpha.com/input/?i=1%2Fx) donde solo buscas en el primer cuadrante (parte superior derecha). Conociendo esta forma de relación entre el voltaje y la distancia ayudará en la linealización de los valores que se pueden hacer en un Arduino.

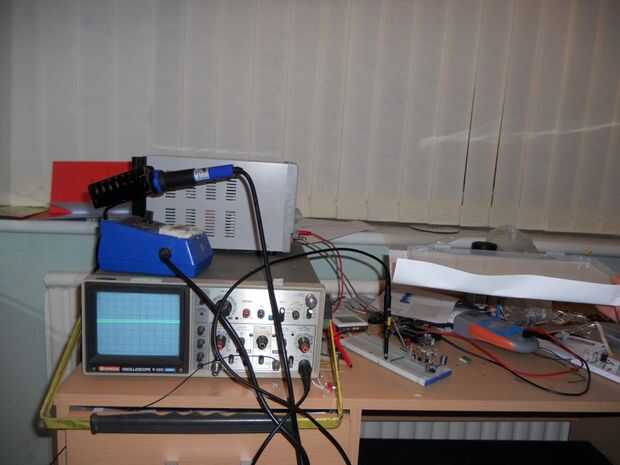

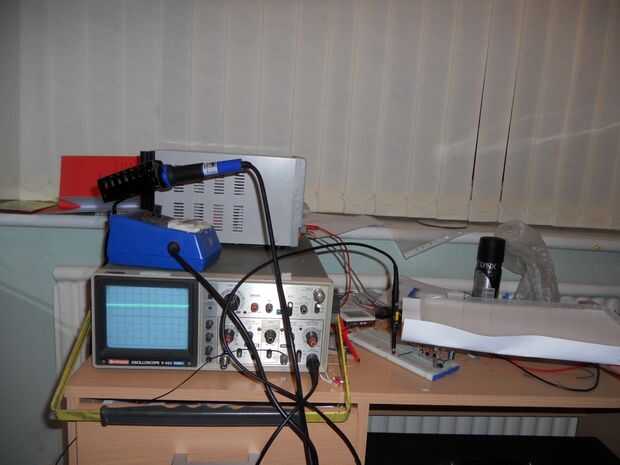

Como se puede ver, utilicé una pieza de plástico con un trozo de papel blanco como un objeto equivalente para medir la distancia. Esto adapta muy bien para mis propósitos y dio resultados suficientes. Puede ver la tensión en el osciloscopio ya que varían la distancia de las de plástico y papel.
La tensión máxima de salida será cuando el objeto está directamente enfrente del sensor (descansa esencialmente sobre los dos LED). Este voltaje será dependiente de la unidad de emisor de IR actual y el nivel de ganancia en la etapa de emisor común.
