Paso 2: Opcional: el OLPC de la creación de la energía

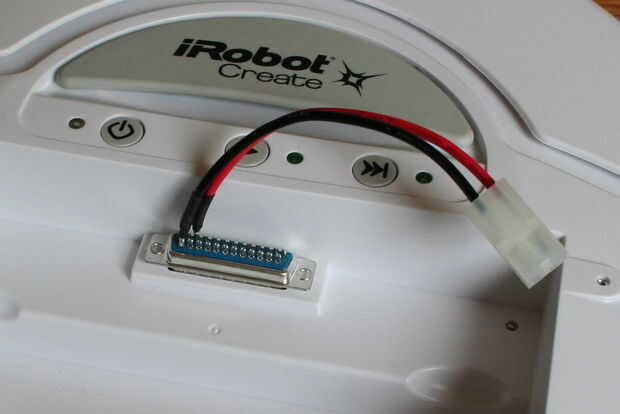

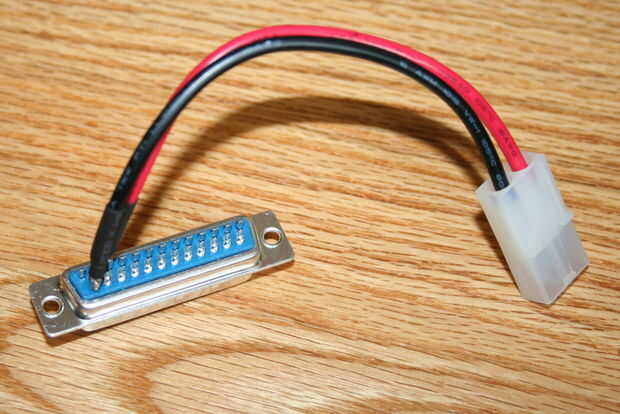

En primer lugar, preparar el conector DB25.

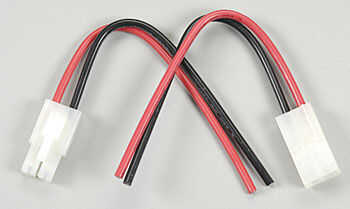

1. Tome un conector hembra de Kyosho y tira cerca de 0,25 pulgadas de aislamiento de las puntas de ambos cables.
2. torcer y estañar los hilos.
3. corte dos trozos pequeños de calor retracción y deslice uno en cada cable.
4. Suelde el cable rojo al pin 11 del conector DB25.
3. soldar el cable negro en el pin 25 del conector DB25.
4. Deslice el encogimiento del calor hacia abajo para cubrir los pernos y utilice el secador de pelo para reducirlo.

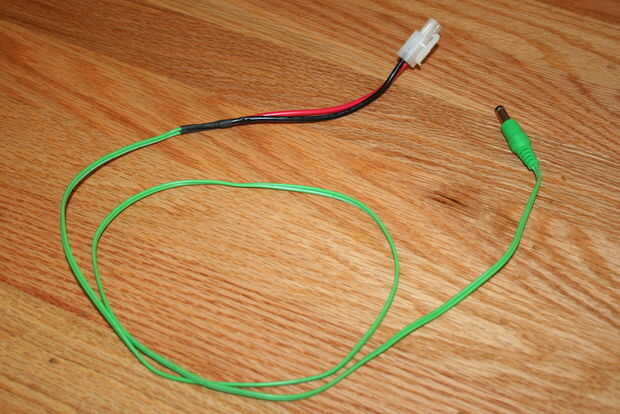

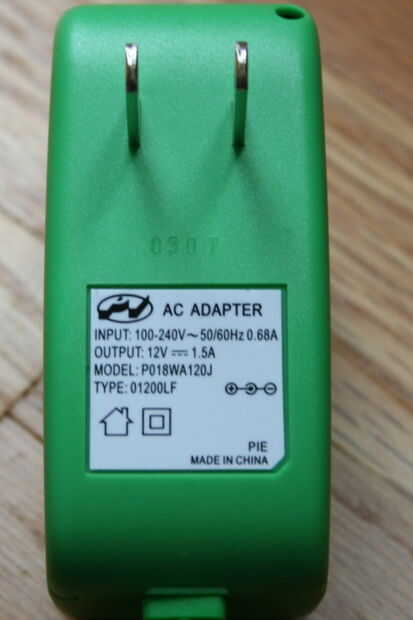

A continuación, preparar el conector de alimentación OLPC.
1. Corte el cable de alimentación OLPC en la mitad con un alicate. Asegúrese de que usted puede recordar la orientación de los dos cables (positivo y negativo).
2. franja de cerca de 0,25 pulgadas de aislamiento de ambos extremos cortados.
3. separar los dos cables en ambos extremos aproximadamente 1 pulgada por el cable.
4. para determinar cual cable es el suelo, utilice un voltímetro para comprobar la continuidad o medir resistencia. Colocar una sonda en el exterior del tapón del cañón y coloque el otro sobre un alambre. Si el medidor indica resistencia o continuidad, ha seleccionado el cable a tierra.
5. franja de cerca de 0,25 pulgadas de aislamiento de un adaptador macho de Kyosho.
6. corte dos piezas cortas de calor retracción y deslizar uno sobre cada cable del adaptador de Kyosho.
7. soldar el Kyosho adaptador cable negro al cable de tierra del enchufe del barril de la OLPC.
8. soldar el cable de adaptador de Kyosho rojo al cable positivo del tapón del cañón de la OLPC.
9. Deslice el encogimiento del calor en sus empalmes de la soldadura y usar el secador de pelo para reducirlo.
Por último, soldadura y calor encogen otro adaptador hembra de Kyosho a la otra mitad del adaptador de corriente.
