Telescopio de Meade ETX 125 pesado cableado eléctrico mod (2 / 6 paso)

Paso 2: Quitar los cables del motor RA stopDEC

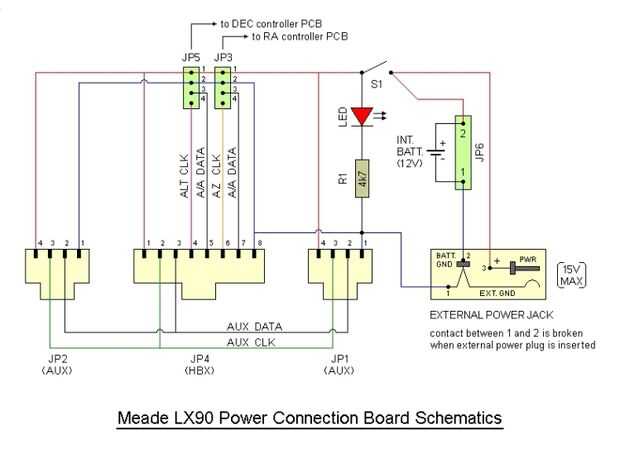

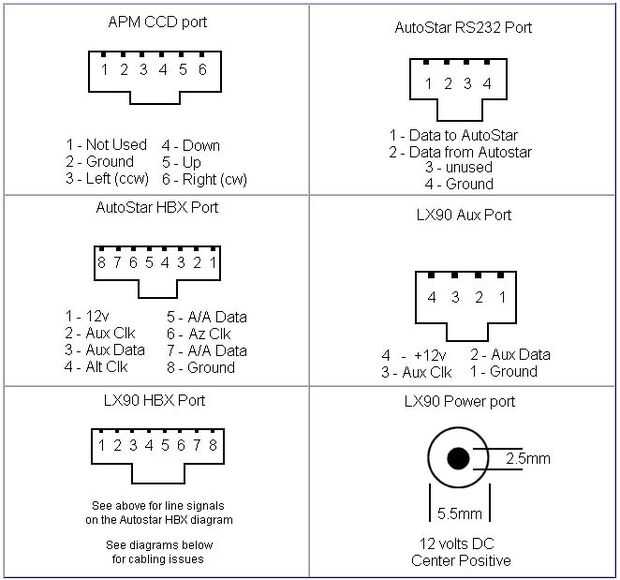

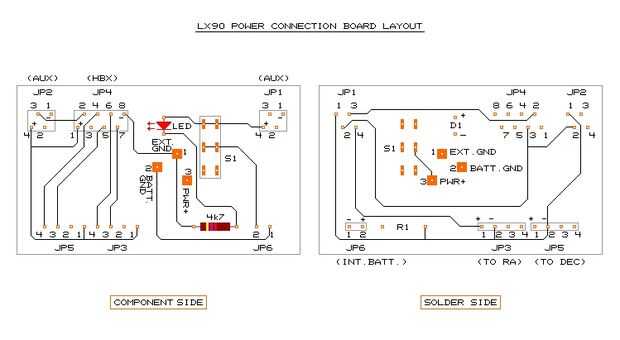

Este paso, en cuanto a algunos otros afinando al telescopio, que se puede realizar a lo largo del camino, están perfectamente cubiertos por Bob aquí en la sección "Mi DEC cable mod". Las conexiones de los conectores y esquemas de cableado fue tomada de este sitio, y este sitio (la disposición del PWB LX90 es muy próxima a la ETX125 excepto el voltaje de ETX es 12V y 15V para el LX). U obtenido en lugar de un multímetro.

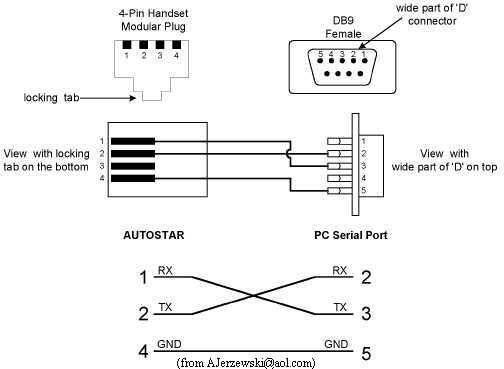

No tengo nada que añadir a este paso (que es realmente la parte más emocionante del procedimiento), excepto que en mi caso he decidido utilizar la red retráctil 8 pines cable y los conectores RJ45 en vez de RJ14 de conectar la base al brazo de la horquilla derecha. El pegamento caliente funciona también aquí así como el epoxi. Todo lo demás fue hecho por exactamente las excelentes instrucciones siguientes de Bob. Los otros 4 conectores de RJ45 fue utilizado para las señales de Puerto Aux (reloj, datos) y señales de puerto RS232 (Rx y Tx).

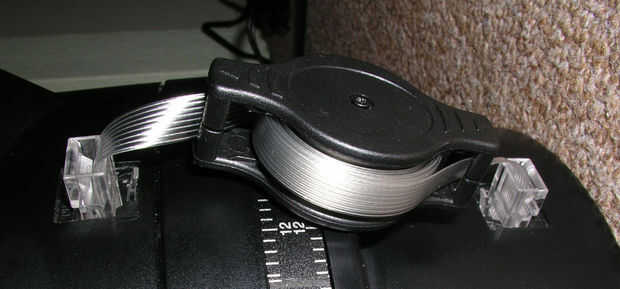

Este es el cable de red recto retráctil, que he comprado fuera de eBay para $1. Es muy ligero y se retrae/amplía automáticamente en respuesta al movimiento de RA del ámbito:
