Paso 3: El brazo derecho horquilla
Aquí es el brazo de la horquilla derecha con todos los cables en su lugar. Puedes ver el conector RS232 en el lado superior con el pin 9 conectado al cable de 12V para alimentar el adaptador BlueTooth; dos conectores de audio mono inferior en el ámbito lados anterior y posterior (izquierdos y derecho); y el conector Aux de Meade (RJ14) en la parte inferior de la espalda. El pequeño tablero del PWB del lado superior derecho de la imagen es una medida de distribución de cable sencillo, que permite soldar fácil de los cables, hasta agregar nuevos según sea necesario en el futuro.
He utilizado bastante un cables rígido, que sostiene la forma muy bien. Pero es fácil de pegamento caliente a los lados de la caja de horquilla para sujetar en su lugar. Los conectores son caliente pegado en lugar.
Es aconsejable instalar todos los engranajes DEC antes de marcar las posiciones de los conectores. Algunos de los lugares no son fáciles de alcanzar o interferirá con los engranajes o sus anclajes. Elegir tan sabio.

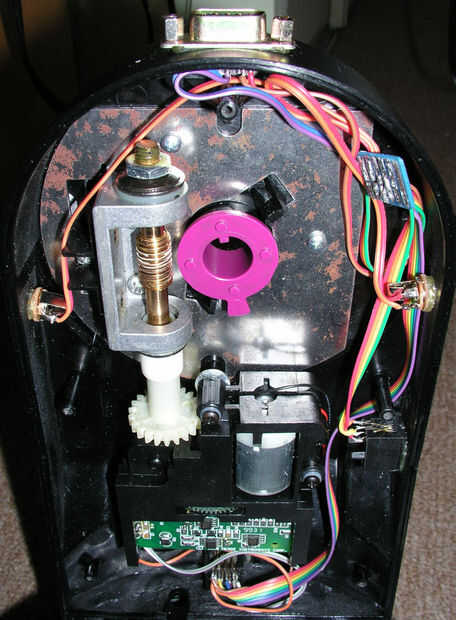

Brazo de la horquilla derecha abierta:
