Paso 4: El cableado base
La segunda imagen muestra este tablero y algunos cables adicionales soldado derecho a la parte posterior de la PCB, para las placas de contacto, no es posible llegar a la parte frontal de la placa. Los cables verde y amarillo están conectados a los pines de datos conector AUX, cable MARRON es señal de tierra (negativo), que el rojo es positivo. Los cables de alimentación más tarde estaba equipado con un conector de entrada de 2 cables tomado de un ventilador de PC para permitir la fácil desconexión del soporte de la batería junto con la tapa inferior.

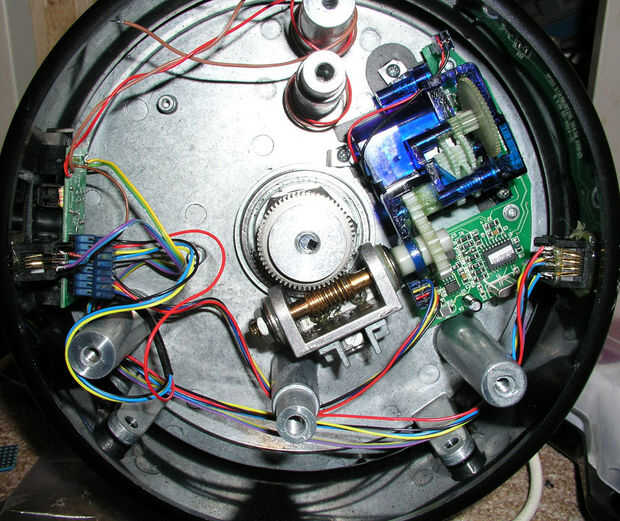

La horquilla inferior montaje compartimento abierto:
