Paso 2: Una examinación de la electrónica
La alimentación es caseras hechas, 15 voltios regulados. Realmente tomé la mayor cantidad de este en una tienda de chatarra por 3 dólares. No tan limpio como lo quiero ser pero estoy trabajando en él.
La bobina poco grasa enganchada a la derecha de la fuente de alimentación es un choke que puse en el camino de tensión para que las señales procedentes del plato no escurrirse hacia la fuente de alimentación.

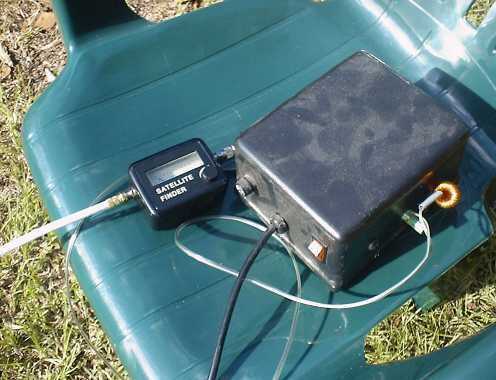

El medidor buscador de satélite acabo de recibir en el correo hace unos días. Recibe de 950-2250Mhz. Esta es la parte más importante del arrangment. Esto lleva la potencia total de todas las señales que vienen de la fuente y las convierte en una lectura de medidor. Esto se conoce como un Receptor de energía Total .
He conectado este equipo juntos y estaba listo para empezar.
Pasé unos de 12 voltios a través de él y tendría una lectura de medidor decente cada vez que pasa mi mano frente a la Asamblea de feedhorn. Estaba convencido de que funcionaba.
