Paso 1: Elegir un diseño
La vía óptica
Lo bueno de telescopios es que el diseño es casi enteramente suya. Hay solamente algunas reglas a tener en cuenta:
- La curvatura de su espejo primario determina la longitud del tubo.
- Elegir un enfoque antes edificio
- Decidir si se utilizará el instrumento para la observación visual o astrofotografía
En mi caso, fue fácil obtener la curvatura de mi espejo ya que lo hice yo. Si usted compró el espejo primario, probablemente vendrá con algo de información como el diámetro y la relación focal. Para obtener la focal, multiplique el diámetro por el cociente focal (a menudo llamado F/D):
Focal = diámetro x cociente Focal
En mi caso f = 7.93 x 4.75 = 37,67 pulgadas. Esta es la distancia desde el espejo donde se produce una imagen nítida. Sin embargo, se puede colocar la cabeza delante del espejo, que bloquearía la luz proveniente de las estrellas. Esa es la razón por la cual vamos a utilizar un espejo secundario (también llamado elíptico) orientado en 45 grados, que refleja la luz al lado.
La distancia entre el espejo y el ojo depende del tamaño de su enfoque. Si ha elegido un enfoque de perfil bajo, esta distancia será mínima y usted va a necesitar un espejo más pequeño. Sin embargo, si elige un taller de enfoque, esta distancia será más larga y la máquina elíptica tendrá que ser más grande, reduciendo así la cantidad de luz que se refleja en el espejo primario.
La última cosa que necesita para decidir es si desea usar este telescopio para observación visual o fotografía astronómica. Para visual, una montura Dobson (alt-azimutal) y un pequeña elíptico son todo lo que necesita. Para la fotografía, será necesario un montaje preciso cancelar la rotación de la tierra, un mecanismo de enfoque de 2" y un gran tamaño elíptica para evitar el viñeteado en las imágenes.

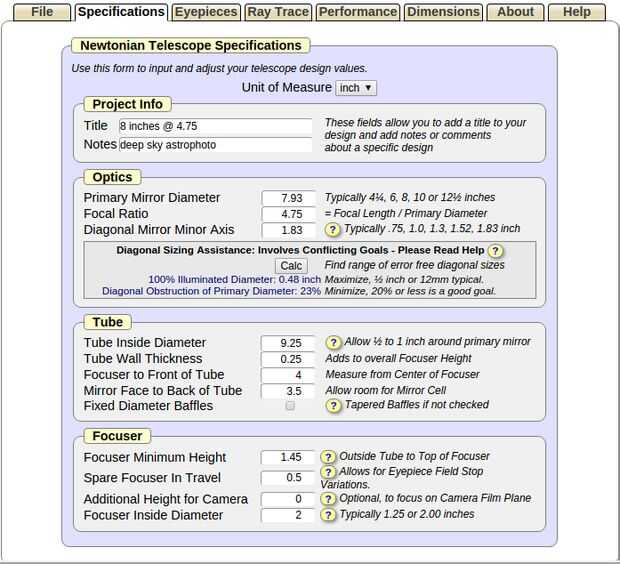

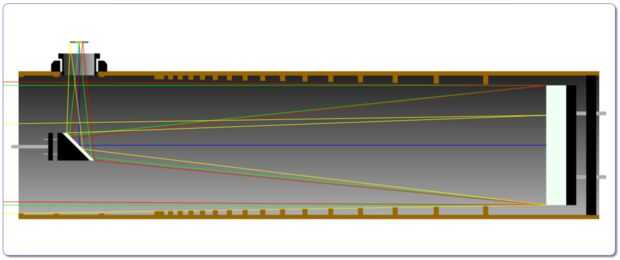

Por suerte, hay un sitio cómodo que te permite jugar con estos criterios y optimizar su diseño: Tritón de la Web. Se puede cargar el archivo adjunto para ver mi propia configuración.
Los cosméticos
Como dije, una vez que hayas elegido la configuración de la trayectoria óptica, el resto es totalmente hasta usted. Uno de los sitios que se utilizaba durante la construcción del espejo es sitio web de Mel Bartels. Es un constructor maestro espejo y produjo telescopios de campo impresionante de Rico. Me gustó mucho el diseño hexagonal de su 10.5 en F2.7.
Como empecé a buscar telescopios hexagonales, me encontré con instrumentos de Normand Fullum. Son una mezcla entre una herramienta científica y una obra de arte. He tomado prestada la idea 16 tubo echado a un lado de él.
Otra fuente de inspiración es este ámbito octagonal de nogal que tomé prestado el diseño de anillos de tubos, los bafles y la celda del espejo primario.
Para el soporte del espejo secundario, usé diseño de paletas de Gary Seronik curvadas.
Por último, he diseñado mi Monte la utilización del sitio web Stellafane.
