Paso 4: Dibujar el cilindro de menor diámetro
![]()
![]()

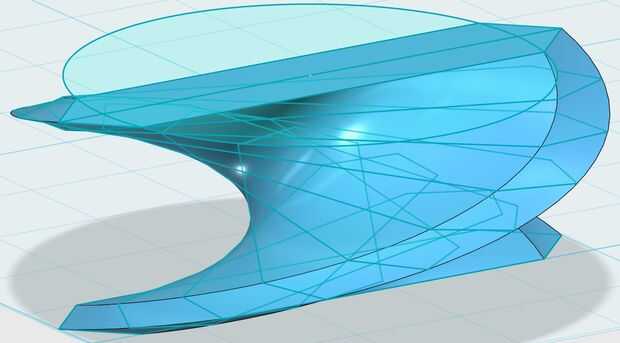

En la cara de la parte superior o inferior (yo uso la parte superior porque es más fácil de ver) de los hilos que has creado necesidad ahora para dibujar un círculo para hacer el menor diámetro de su perno. En la primera imagen se puede ver que dibujé en una línea adicional para centrar el círculo de menor diámetro en la rosca. El diámetro del círculo debe ser igual a la distancia B desde el paso 1.

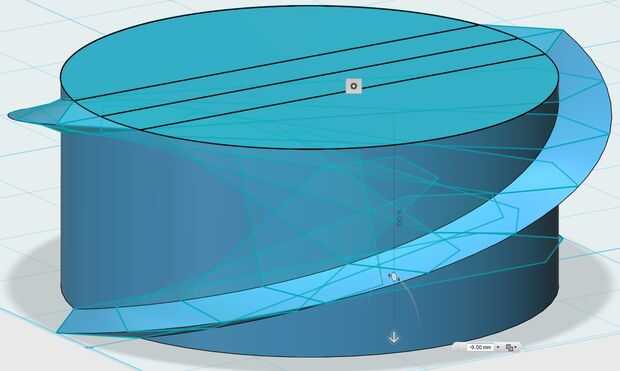

Ahora, seleccione todas las partes de este círculo y extrusión, fusión de los sólidos resultantes. Sacar la longitud total de le cancha. En este caso, esa distancia es 9mm.
Ahora tienes una sección de su perno.
