Tempduino - Arduino basado en temperatura y humedad (4 / 7 paso)

Paso 4: soldadura

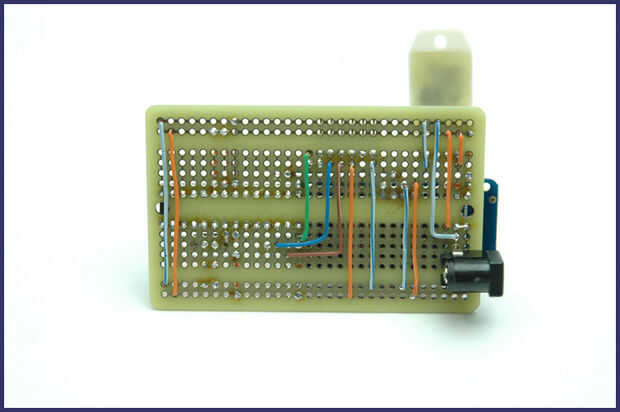

Fritzing el diagrama ilustra el cableado y colocación de la pieza. Muestra las conexiones de sólo un lado de la Junta y sólo muestra lo que las conexiones deben hacerse no la colocación exacta del alambre. Es preciso hacer algunas de las conexiones en la parte posterior de la Junta Perma-Proto y algunos debajo de la pantalla de siete segmentos.

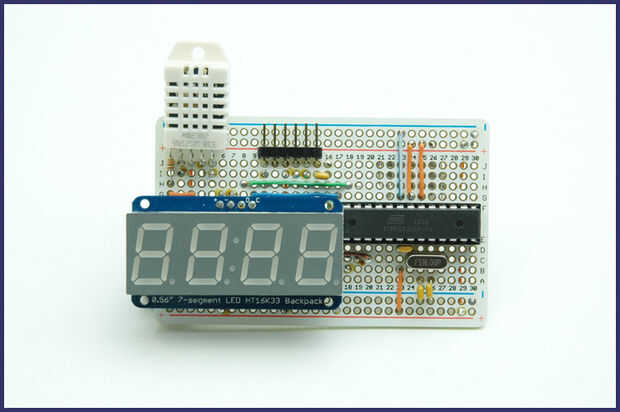

El display de siete segmentos en última de la soldadura ya que cubre algunos de los componentes y cableado. También sobre-cuelga el ATMega328P así que asegúrese de que la soldadura del AVR, o soldadura en el conector y poner el chip, antes de soldar en la pantalla. En retrospectiva, de soldadura en un encabezado de 4 pines hembra para la pantalla enchufar no habría sido una mala idea. Por otro lado, no estoy seguro cómo robusto hubiera sido.
