Temperatura aparece en la 4 dígitos 7 segmentos (ánodo común) (2 / 4 paso)

Paso 2: esquemas

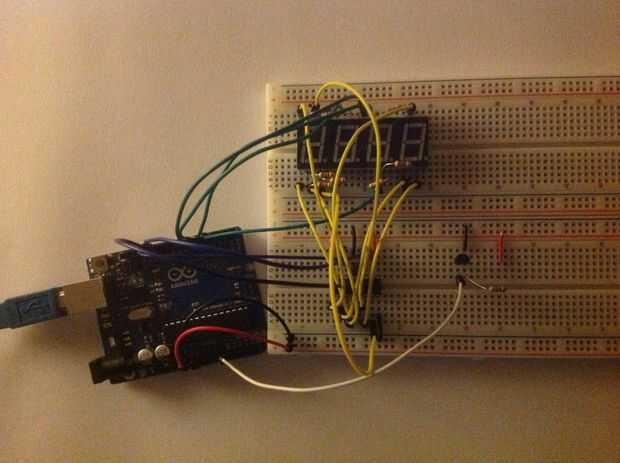

creo que es un poco difícil seguir las conexiones amarillo con este esquema.

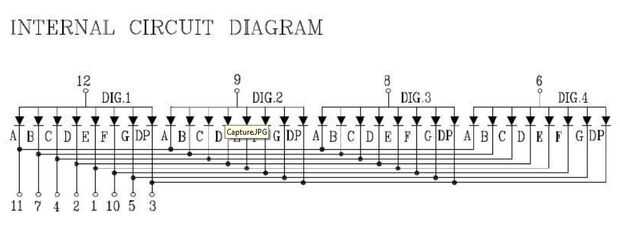

Así que te recomiendo que eches un vistazo en los 74HC595 pines y el diagrama del circuito interno del display 4 dígitos 7 segmentos (ánodo común).
Así que ¿cómo las conexiones amarillo hicieron?
Básicamente el pin 11 se conecta con el QA, el pin 7 a la QB y tan uno...
