Paso 1: Conecte el relé

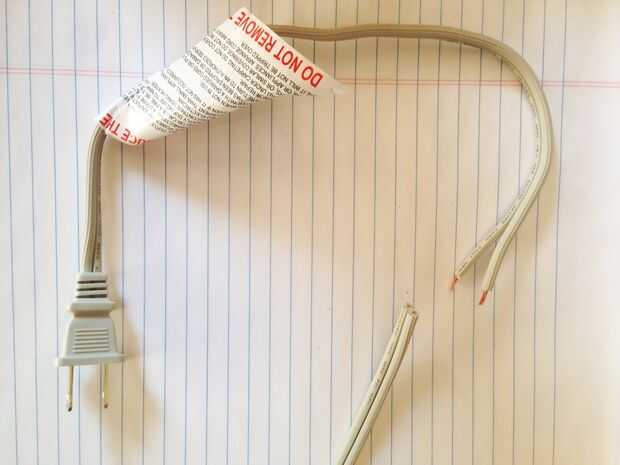

Utilice su pelacables para cortar el acorde eléctrico apagado el calentador. Si tienes un acorde de extensión que desea utilizar para esta parte en su lugar, que funciona muy bien y no tendrás que cortar el acorde de su calentador de espacio si usted está preocupado acerca de daños en el calentador.
Tira de la cubierta en el acorde de la energía y dentro de usted encontrará dos cables aislados. Tira la caja en estas así y la soldadura de los contactos del relé entre dos lados de uno de estos cables. No importa cual cable la soldadura en el medio de, sin embargo, es importante que no cruzan accidentalmente los cables. (es decir, cada cable debe volver a soldar nuevamente juntos después de ser aparte cortado pero uno de ellos tendrá los contactos del relé en medio de ella rompiendo la conexión.

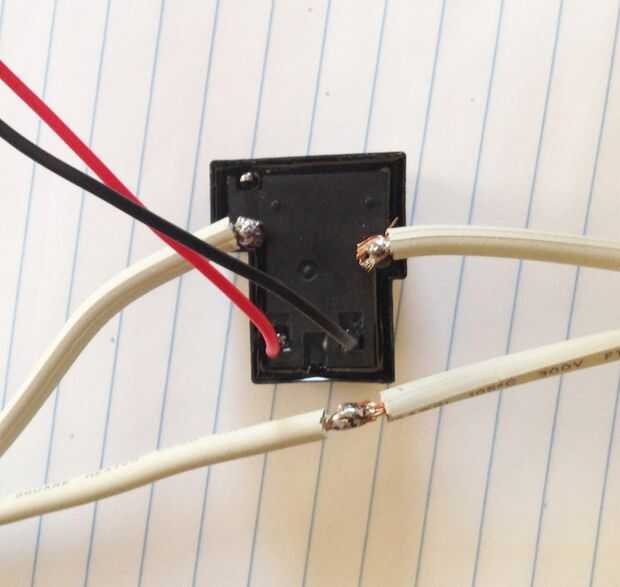

Recuerde en la orientación mostrada, los dos contactos de fondo en el relé son los contactos de la bobina. El de la derecha es el unipolar, y las dos de la izquierda son los polos doble. Nos vamos a conectar nuestro poder al contacto normalmente abierto. Esto significa que nuestro calentador será normalmente en el estado de excepción cuando se energiza la bobina del relé. Los contactos de la bobina del relé se unirá a salidas de Arduino. Cubrimos esta configuración más en dos pasos.
Después de haber terminado de soldar todo junto, todo lo envuelven en varias capas de cinta aislante. Nunca debe tener energía eléctrica como esta abierto al aire en la posibilidad de que algo es puesto en cortocircuito hacia fuera. Esto podría ser un peligro de incendio y un riesgo de electrocución. ¡Ten cuidado!
