Paso 2: Entender lo que está haciendo su relé

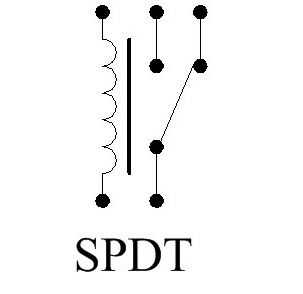

Un relé es un interruptor controlado por un voltaje de ajuste. Que estamos utilizando es un dispositivo terminal 5. 2 de los terminales de la bobina del relé de control. Cuando el voltaje en la bobina está por debajo de la tensión de la recolección, se hará una conexión. Cuando el voltaje en la bobina está sobre el voltaje de la recolección, se hará la otra conexión. Esto es un relé SPDT o simple polo doble tiro.
Tenemos que usar este relé ya calentadores típicamente usan mucha energía. El calentador de espacio del que yo uso requiere 1500W. Esto significa que necesitamos controlar 1500/120 = 12,5 amperios. Si tratamos de controlar ese poder con el MOSFET, se destruiría. En cambio, usaremos el MOSFET para controlar el voltaje en la bobina y deje que los contactos del relé a controlar la mayor cantidad de energía.
