Paso 4: Comprender el circuito

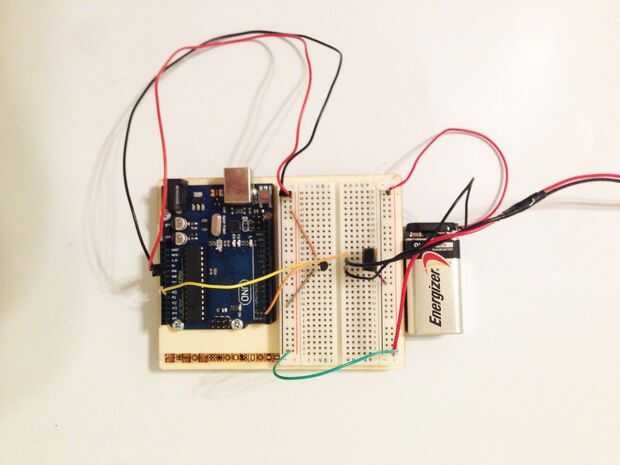

El principal desafío en el diseño de este circuito es que necesitamos controlar una gran cantidad de energía utilizando nuestro Arduino y no queremos destruir la Junta. Entender que cada pin puede salida sólo 40 mA de corriente a 5V. La bobina de nuestro relé tiene una recolección tensión de 3,3 v, sin embargo, según la hoja de datos dibuja 185mA que destruirá fácilmente la placa Arduino. Por esta razón, decidí usar el Arduino para controlar la compuerta de un MOSFET de la energía. Esta será lo suficientemente pequeña como para el Arduino que es seguro y el MOSFET de la energía es capaz de controlar la energía necesaria para conducir la bobina del relé.
