Temperatura, humedad y tiempo + fecha en pantalla OLED (2 / 7 paso)

Paso 2: Paso 2: construir el Hardware - electrónica

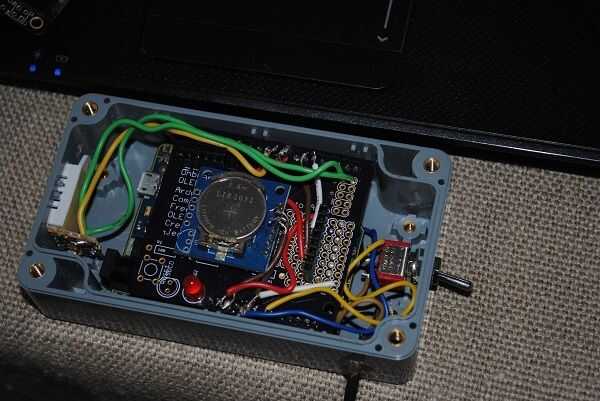

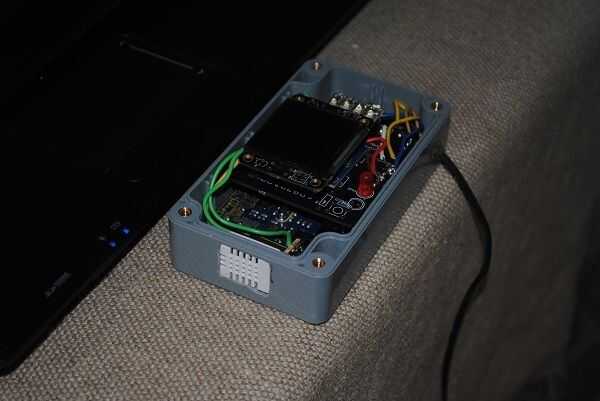

Para hacer el Hardware para este proyecto siga estos pasos:

1) el módulo RTC, DHT22 y 4 LEDs en la pantalla OLED de la soldadura

2) soldadura módulo RTC para caso pernos luego suelde los cables 22 de DHT para que va a poder GND a GND y datos al pin 9

3) soldadura de cables de lo LED así que el cátodo va a GND y una de cada conectarse de energía (3V3 funciona bien para esto) y pin 5, 6, 8.

4) si se utiliza soldadura la fuente de alimentación al VIN pin y GND. Con + 5V pasando por el interruptor.
