Temperatura tubo (2 / 6 paso)

Paso 2: Diseño del Sensor

Así que aquí está mi plan de física y mecánica. Decidí usar unos sensores de temperatura KTY81-250 para medir temperaturas desde el techo hasta el piso. Mi techo es aproximadamente nueve pies de altura. Arduino básico se limita a seis entradas analógicas, así que me decidí a seis sensores. Así que espaciados los sensores separados aproximadamente 1,8 pies.

Cable Ethernet tiene ocho cables. KTY81-250s son sensores de dos hilos pero uno puede ser tierra usé seis cables para los sensores y dos para la tierra. Así que había hackeado para arriba como sigue:

Aquí está el código de colores, he seleccionado:

Para el sensor en la parte superior, acabo de volver los cables pelados y soldadura del KTY81 primero a los cables marrón y Brn/Wht. No importa cual cable va a que. Usé pegamento caliente para aislar y apoyar a los conductores.

Las imágenes muestran cómo empalmado en los otros sensores KTY81.

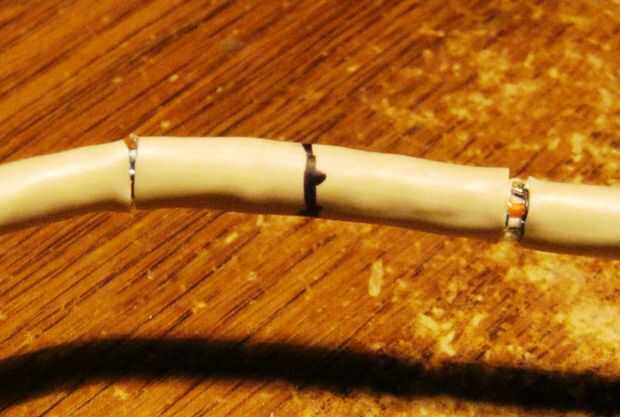

Primero marque el cable aproximadamente cada 1,8 pies para las ubicaciones de los sensores con un rotulador. Usando un cuchillo cuidadosamente corté aproximadamente una pulgada en cada lado de la marca. Con cuidado cortar el aislamiento y sáquelo.

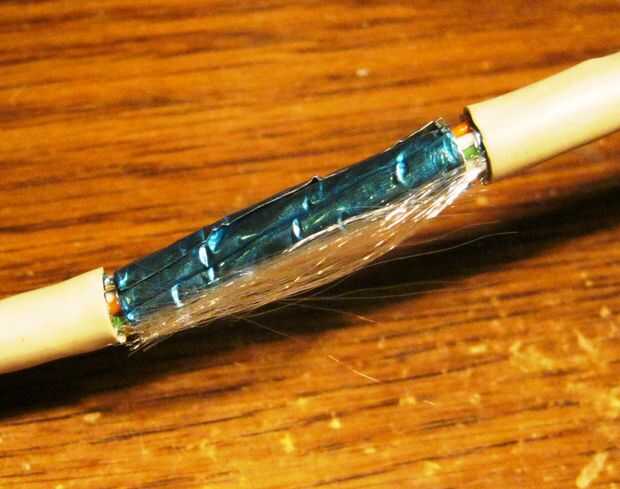

En mi cable es un trenzado de nylon para la fuerza. (Ver imagen) Yo a cortar lejos. También hay algunos aluminio color azul para reducir el ruido. Esta no es una preocupación en esta aplicación simplemente pelar lejos.

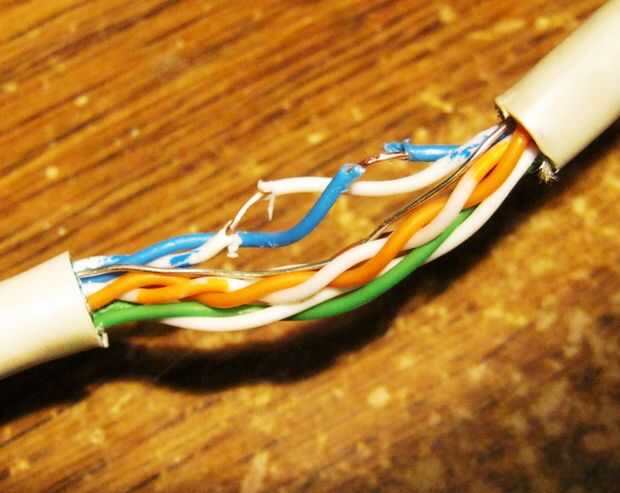

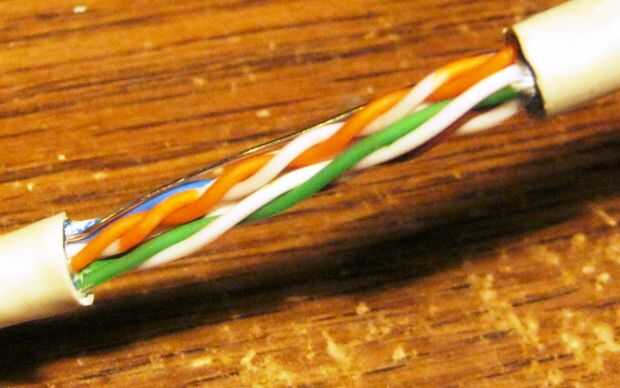

Ahora debe ver los cables además otro cable desnudo que es para la fuerza y la conexión a tierra. (Ver imagen) Los cables son en pares trenzados. Encuentra los dos colores de este sensor y tratar de separarlos para darle acceso. Ahora, retire con cuidado el aislamiento de estos dos alambres. Trate de mantener los recortes un poco separados entre sí por lo que no se corto.

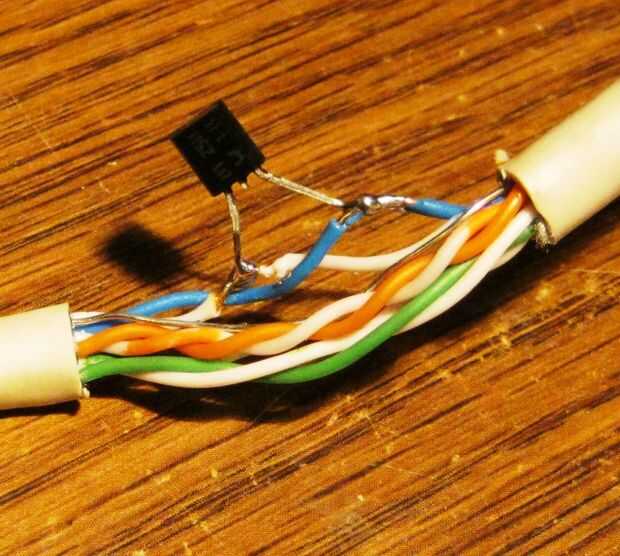

La soldadura en el KTY81 sensor como se muestra.

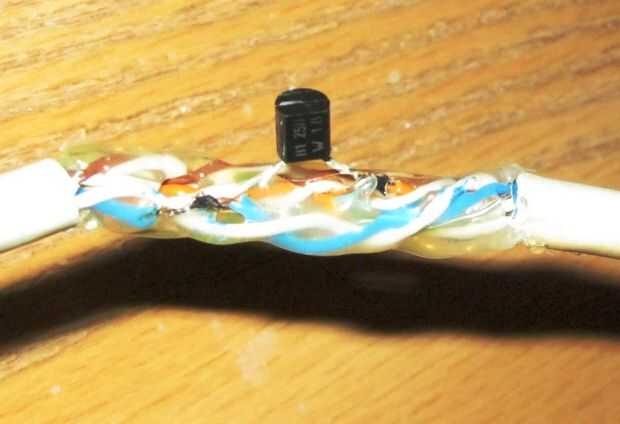

He utilizado pegamento caliente para aislar y apoyar a los sensores y para agregar fuerza al cable.

Repita el proceso para los otros sensores.
