Temperatura y lectura serial (4 / 4 paso)

Paso 4: Funcionando

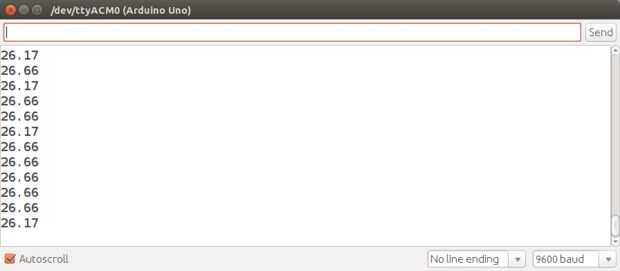

Compilar y subir al Arduino. Luego de termina de subir, presionar el ícono tiene una lupa con un más en la parte superior derecha (ver foto). De inmediato se abrirá la ventana de serie con los valores de lectura del sensor, como se ve en la foto. Si no es legible, asegurarse cambian el "Baud Rate" en la parte inferior derecha.

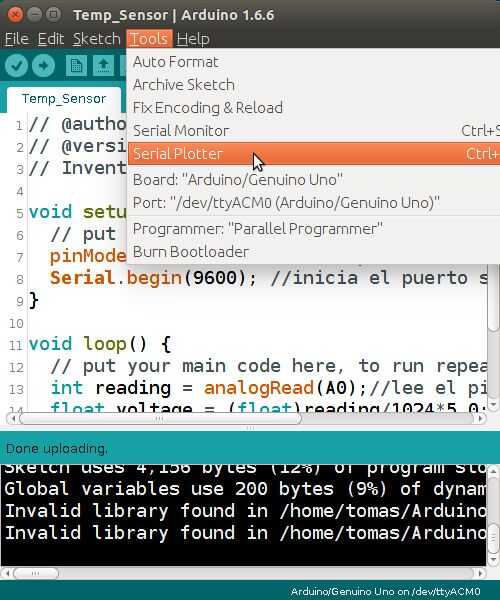

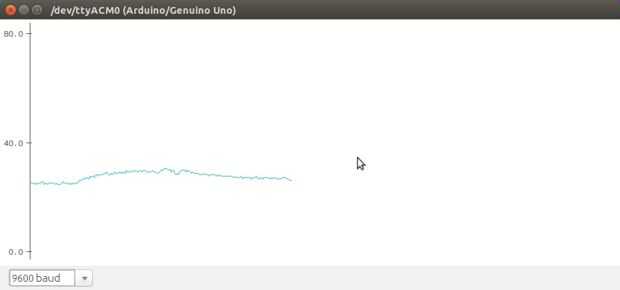

También puedes graficar los resultados. En el Menú principal en "herramientas" y luego "Serial Plotter" como se ve en la foto, puedes abrir un gratificador de puerto serie.

Listo! Ahora pueden modificar para cambiar la velocidad de lectura o para combinar con otros sensores o actuadores.
