Paso 2: Agregar el acelerómetro

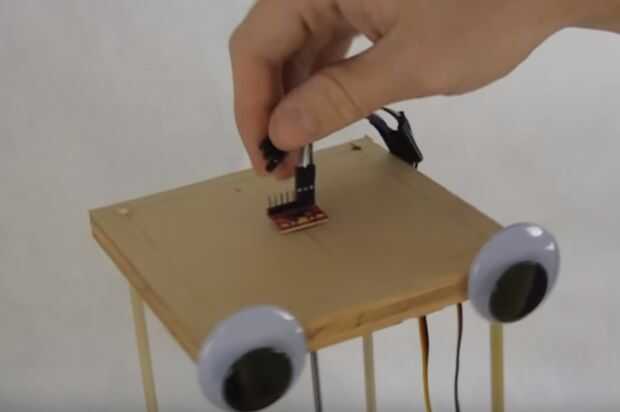

Usé el breakout de acelerómetro de tres ejes ADXL345 de Sparkfun. Tienen un gran tutorial con todo que lo necesario para conseguir esta cosa en un Arduino, incluyendo código y diagrama de cableado. Utiliza el Sparkfun "Código Arduino básico", pero sólo lo modificó para proporcionar sólo los datos desde el eje x del acelerómetro.

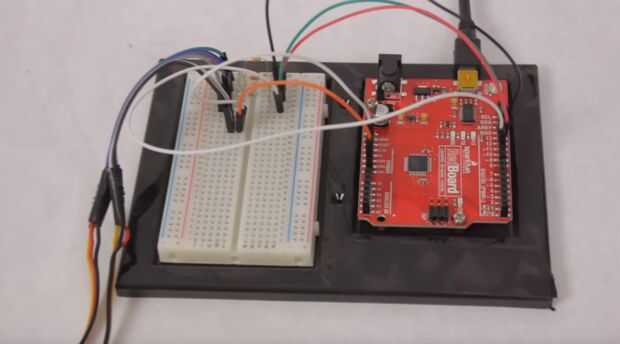

El ADXL345 realmente no se supone que funcionan en la lógica de 5 voltios que utiliza Arduino. Usted debe utilizar un convertidor de nivel de lógica entre el arduino y el acelerómetro. El tutorial no menciona esto. He usado resistencias de limitación actuales entre las conexiones, que no es ideal, pero es mejor que nada para la protección de la Junta contra el daño de la lógica de 5v.
El código proporcionado por Sparkfun solo salidas los valores del acelerómetro a la serie. Con el nuevo software de Arduino, puede utilizar la "trama de la serie" y haz un gráfico directo de la salida directamente a su computadora.
