Paso 1:
Seguridad
Puesto que el trabajo implica productos químicos peligrosos y herramientas eléctricas - tendrá que tomar las precauciones de seguridad necesarias:
Use equipo de seguridad durante todo el proceso - guantes, gafas de protección y un apronWork cerca de una estación de Lavaojos de emergencia, un botiquín y un phoneFamiliarize a ti mismo con el uso adecuado de los equipos y herramientas en el laboratorio - si no está seguro de nada, pide a un miembro del personal de laboratorio.

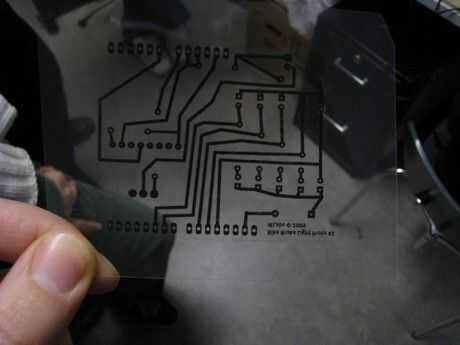

La máscara es impreso en un papel transparente o papel de aluminio, expuesta y desarrollada en el laminado con una lámpara UV.
Los laminados tienen una capa que es sensible a la luz - por arrojar luz sobre ellos, podemos transferir una imagen del diseño que se creará en la placa. Cuando la luz incide en la placa, la capa se debilita y crea un área de cobre que se disuelve lejos por el grabado ácido. Usted necesitará un marco de imagen UV y un kit de desarrollo de la foto. Siga estos pasos:
Exportar tu diseño de PCB de Fritzing con archivo > Exportar > PDF/SVG Etchable. Si lo desea, ahora puede editar y mejorar los gráficos de un software de gráficos. Imprimir el archivo en alta resolución, primero sobre papel blanco y cuando esté satisfecho, en un papel transparente o papel de aluminio. Tenga cuidado de definir las opciones de la impresora para no "escala para adaptarse". Al imprimir en papel de aluminio, utilizar un toner especial o un chorro de disolvente toner para aumentar la densidad y la impresión general del tono incluso. El aerosol debe usarse directamente después de la impresión, y debe tener cuidado de no causar alguna gota. Después de que el toner se seque, coloque la lámina en el marco de imagen, lado de tóner hacia arriba. Retire la película protectora azul apagado el laminado y colocar en el lado de marco cobre imagen hacia abajo, sobre el film transparente. Asegúrese de no exponer la capa sensible a la luz a demasiada luz durante el proceso de desarrollo. Cierre la tapa de la estructura de la imagen, ajuste el temporizador durante 4 minutos y presione el botón para iniciar la exposición. Una vez termina el proceso de proyección de imagen, coloque la tabla en el depósito de desarrollo 1-2 minutos y agitar de vez en cuando (tenga cuidado de no dejarlo demasiado tiempo, que si dañará los rastros). Coloque la Junta en el tanque de enjuague con agua destillated durante unos segundos.

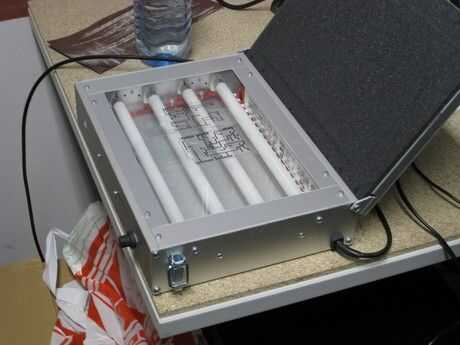

Colocar la máscara en el marco de la proyección de imagen UV
Recomendamos el método foto-resistente laminado aunque sea un poco más caro, ya que sólo necesita hacer una plantilla buena mascarilla una vez y el proceso de proyección de imagen debe producir constantemente buenos resultados en los laminados. La transferencia de toner directo por otra parte destruye la plantilla usada durante la transferencia y mientras que esto no es problema para la producción de un solo PCB será muy complicado para múltiplos.
