Temporada de diy de PCB 2 (3 / 3 paso)

Paso 3:

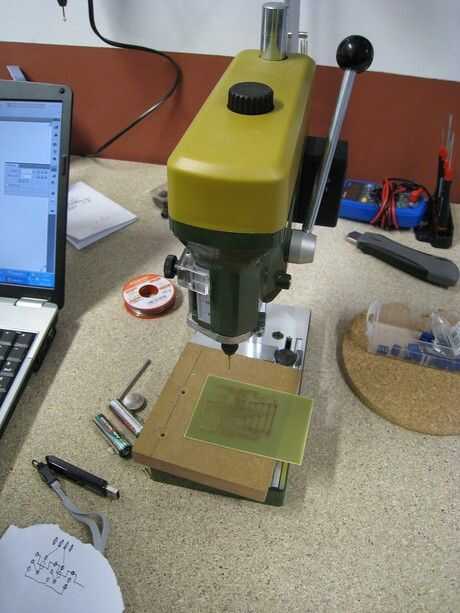

De perforación

Para completar la producción de PCB, fije la tarjeta y un pedazo de madera, perfore agujeros (agujeros deben ser mayor de pines/cables al menos 0,1 mm), corte la madera al tamaño deseado. También puede utilizar el spray de barniz como capa de acabado. Gracias! El PCB está listo!

Hay realmente mucho más que usted puede aprender sobre la producción de PCB, pero esperamos que este tutorial es un buen punto de partida. También puede descargar "Introducción más detallada para trabajar en el laboratorio de la PCB de la FH de Potsdam" (en alemán) o leer este útil tutorial.
