Temporizador 555 basado en altavoces de plasma (2 / 9 paso)

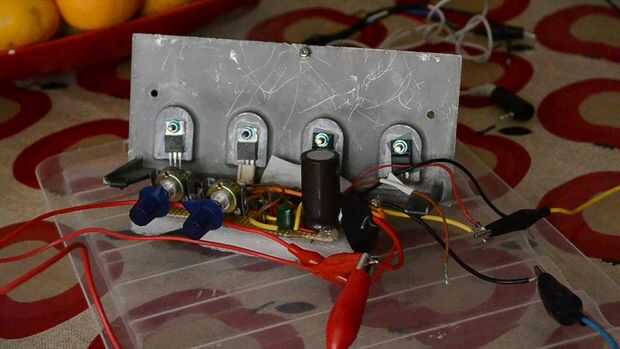

Paso 2: Montaje del circuito - esquema (mejor) actualizado!

Este proyecto requiere de algunos conocimientos sobre como leer diagramas esquemáticos del circuito. Se trata básicamente de un temporizador 555 en modo astable, pulsando un MOSFET con una frecuencia y duty ciclo vía los potenciómetros.

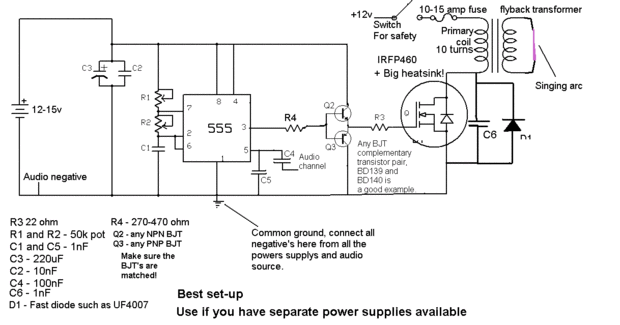

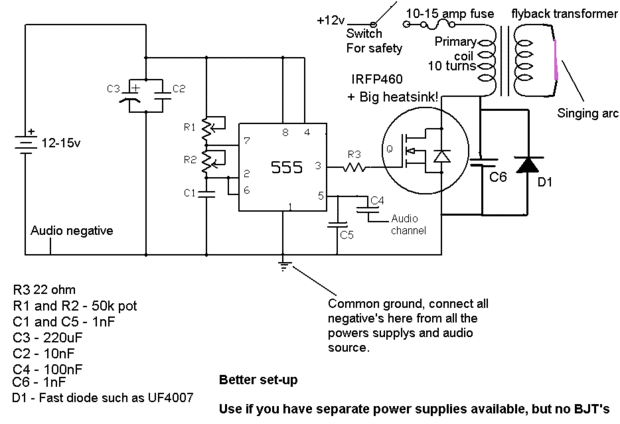

Recomiendo usar el primer esquema (el mejor). Puede utilizar el otro si no tienes a mano cualquier BJT (transistores de ensambladura bipolar).

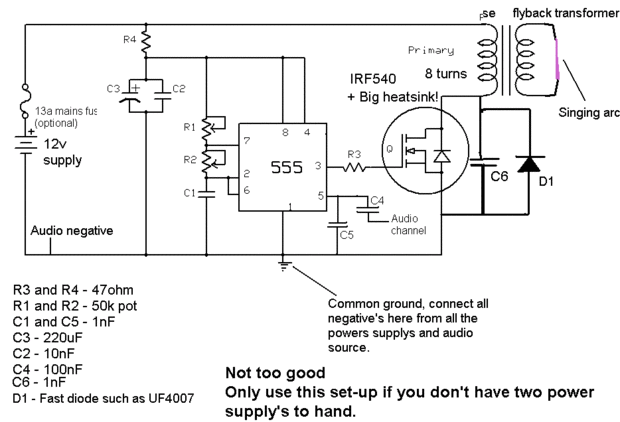

No recomiendo el tercer esquema que utiliza la misma fuente de alimentación para el temporizador 555 y el flyback y esto puede causar problemas.

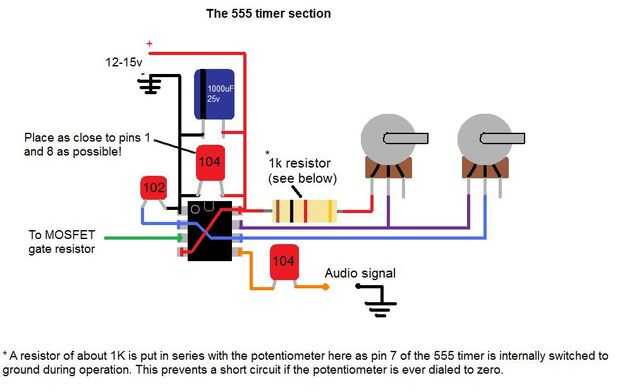

También he añadido un mundo real ver gráfico diagrama que muestra cómo está conectado el temporizador 555.
