Temporizador 555 basado en altavoces de plasma (7 / 9 paso)

Paso 7: ¿Cómo funciona?


El temporizador 555 genera una onda cuadrada de una frecuencia y deber ciclo determinado por el potenciómetro y el condensador entre los pines 8-7 y 7-6, 2. Esta onda cuadrada se aplica a la puerta del MOSFET girándola y muchas veces por segundo (decenas de miles) permitiendo funcionamiento actual a través de la bobina primaria del flyback con una frecuencia generalmente en el rango de 30-50khz.

Cuando una fuente de audio es alimentada en el pin 5 del chip 555 activamente cambiará el ciclo de trabajo y la frecuencia de la onda cuadrada a las ondas de sonido de la fuente de audio. Es audible en el arco a través de los cambios en la presión del aire que rodea el arco, y como es una señal de audio alterando esta presión nosotros podemos escuchar como sonido.

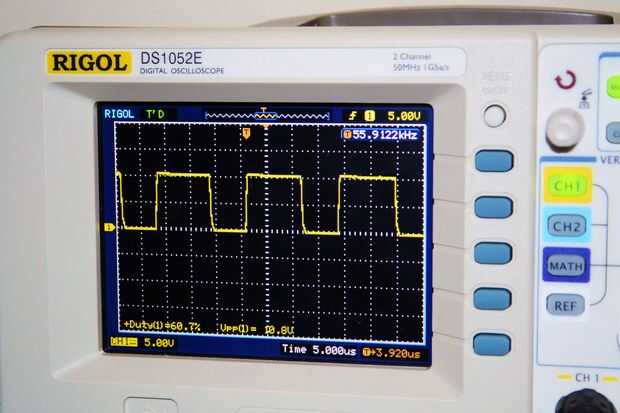

Si tiene un osciloscopio puede ver esta onda cuadrada mediante la conexión de la sonda alcance al pin 3 del 555 temporizador. Conecte la pinza de tierra de las puntas de prueba alcance a tierra del circuito.
