Paso 8: solución de problemas
P: no me funciona
R: Compruebe que todas las conexiones son seguras (soldado) y hay no hay cortocircuitos en cualquier lugar.
P: el arco es pequeño.
A: ajustar los potenciómetros intentando todas las combinaciones, debe existir un "punto dulce" en algún momento. Si no luego invierta los cables va a la bobina de primaria de transformador flyback. La mayoría transformadores Flyback son polarizados y sólo funcionará mejor una forma (por el diodo incorporado).
P: no hay ningún audio.
R: Compruebe si existe continuidad de tu cable de audio, probablemente que no hay ninguna continuidad allí como estos cables son muy difíciles para obtener derecho gracias a la muy pequeña hebra conductora y capa de esmalte gruesa.
P: me funciono pero ahora no funciona.
R: Revise que el MOSFET no ha soplado. Si usted ha usado un voltaje menor MOSFET (abajo VDS400v) entonces lo más probable es un pico de alto voltaje en el primario ha causado que se descomponen. Originalmente usé un IRF540 que sólo tiene VDS100V y no duró mucho tiempo antes de que lo mató un pico en el primario.
P: el MOSFET se calienta o cortos.
R: esta es una de las principales deficiencias de este diseño, la inductancia de la salida de la bobina primaria hace que la tensión en la bobina primaria a subir a un nivel mucho más alto que el voltaje de entrada cada vez el MOSFET interruptores. Avalancha de clasificado de MOSFET puede sobrevivir por un tiempo, disipar esta energía como calor pero después de un tiempo puede causar el MOSFET a corto.

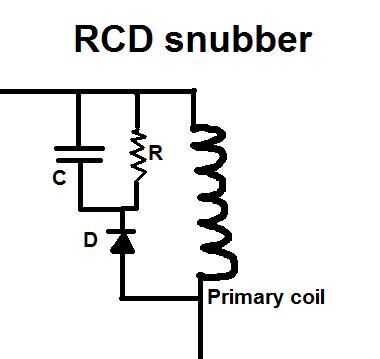

Una manera de fijar esto es por el uso de un "tambor de frenaje RCD". Se trata de un resistor, condensador y diodo en paralelo con la bobina primaria y mantiene la tensión de pico en el desagüe de lo MOSFET a un nivel inferior a la tensión de ruptura del dispositivo.
No es fácil escoger los valores correctos y poner cualquier cosa a través de la bobina primaria va a reducir la tensión de salida final, ya que es este "retroceso de flyback" en la bobina primaria que está creando un voltaje alto de salida en la bobina secundaria (en esta topología de todos modos).
Como punto de partida utilizar una resistencia de 150 ohm 2w, UF4007 condensador diodo y 220nF.
También asegúrese de que el ciclo de trabajo no es demasiado alto, un signo revelador de esto es una alta corriente. Esto puede dar la impresión del circuito siendo sintonizado en resonancia con el flyback pero lo que realmente está sucediendo es que el núcleo de índice flybacks nunca se reinicia debido a un ciclo de trabajo muy alto y en el peor de los caso satura el núcleo y el MOSFET pasa pop. Esto es donde un osciloscopio útil.
P: los arcos transformador sobre como en el siguiente vídeo:
R: pegamento es tu amigo aquí (:
