Paso 1: El circuito

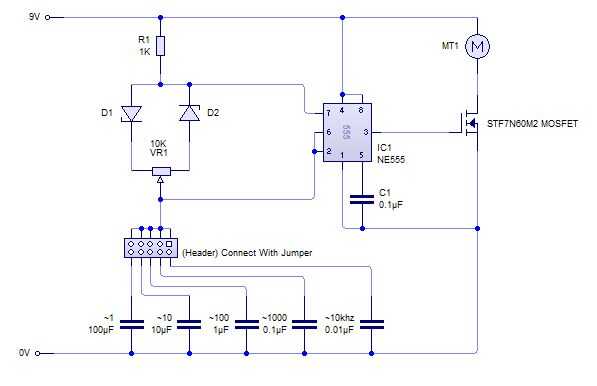

El diagrama del circuito anterior no contiene la opción de usar una fuente externa para la salida y sólo usa uno para mantenerlo simple.
Este circuito utiliza el temporizador 555 común para crear y variar la señal PWM. El circuito utiliza un potenciómetro para variar la señal de PWM de salida de alrededor de 5% a 95% de la potencia suministrada y un puente utiliza para variar la frecuencia de alrededor de 1hz a 10khz. El puente se utiliza para conectar el potenciómetro a un capacitor diferente que cambia la frecuencia de la señal PWM. El cambio de frecuencia está marcado al lado de cada condensador y muestra cómo se de que múltiplos de 10 como se mueve el puente izquierda a derecha.
La salida del Temporizador 555 se conecta a un gran transistor MOSFET actual que se utiliza para la conmutación de cargas pesadas tales como un motor. La STF7N60M2 puede cambiar hasta 600v en 5A sin embargo puede utilizarse cualquier alternativa.
Podría conectar su salida directamente de alfiler 3 de los 555 sin embargo está limitado a 200 mA por eso mejor usar un transistor. Usted puede controlar los ventiladores, motores o LED de Recuerde elegir la frecuencia que sea suficientemente alta como para que no nota por la salida, por ejemplo una frecuencia de 10hz notó como un parpadeo cuando control de LED, razón por la cual algunos cientos hertz es conveniente. Al controlar los ventiladores y motores a veces puede oír un silbido que es las bobinas interior vibrando a una frecuencia que podemos escuchar, no daña al motor sin embargo puede ser molesto por lo que un aumento en la frecuencia de eliminar el ruido.
