Temporizador 555 IC / circuito de intermitencia

cómo hacer un sencillo circuito que parpadea un LED con el 555 temporizador IC

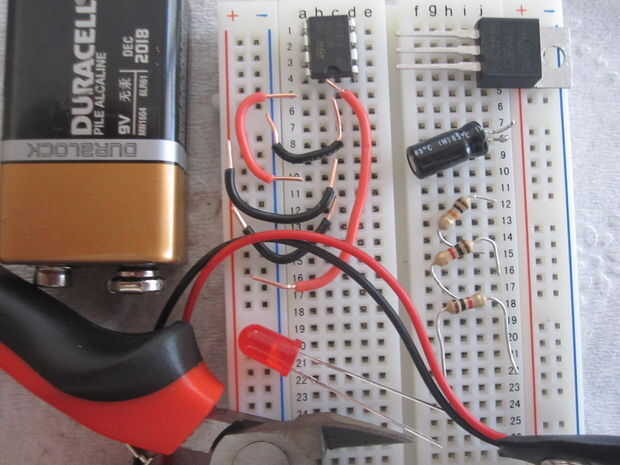

Lo que se necesita:
-Temporizador 555
-Capacitor(Different values will change the flashing speed)
-Resistencias (1x10kΩ, 2x1kΩ)
-LED
-Regulador de 5v
-Puentes
-Batería de 9v
-Clip de batería de 9v
Herramientas:
-Sin soldadura Breadboard
-Clippers alambre
